Type de produit	Imprimante multifonction jet d'encre (impression, copie, numérisation, fax)
Marque	Olivetti
Modèle	LINEA OFFICE
Dimensions (HxLxP)	24 x 44 x 35 cm
Poids	8,5 kg
Alimentation	100-240 V CA, 50-60 Hz, 1,7 A max., alimentateur externe CWT PAA060P
Consommation	Mode veille : économie d'énergie automatique
Fonctions principales	Impression jet d'encre (jusqu'à 4800 dpi optimisés), copie (jusqu'à 1200x1200 dpi), numérisation (jusqu'à 1200x1200 dpi optique), fax (G3, 33,6 kbit/s)
Capacité papier	Chargeur automatique : 100 feuilles A4 (80 g/m²), chargeur documents : 35 feuilles
Formats papier supportés	A4, A5, Letter, Legal, Exécutif, B5, cartes, enveloppes, banderole, etc.
Cartouches d'encre	Noire (B0631/IN701), Couleur (B0632/IN703), Photographique (B0633/IN705) et versions HD
Connectivité	USB 2.0 haute vitesse (ordinateur), USB 1.1 PictBridge/DPOF (appareil photo), 2x RJ11 (téléphone/fax)
Affichage	Écran LCD 2 lignes de 16 caractères
Entretien	Nettoyage des buses des cartouches via Toolbox, alignement automatique après changement
Sécurité	Utiliser uniquement l'alimentateur fourni, ne pas exposer à l'eau ou à l'humidité, brancher sur une prise avec terre
Pièces détachées et réparabilité	Cartouches originales Olivetti disponibles en ligne ; assistance technique via le service Olivetti
Informations générales	Notice complète au format PDF téléchargeable, compatible Windows et Mac OS X

FOIRE AUX QUESTIONS - LINEA OFFICE OLIVETTI

Comment charger le papier dans l’imprimante LINEA OFFICE ?

Soulevez le chargeur automatique de papier, faites glisser les guides à la largeur du papier, puis placez les feuilles verticalement, face à imprimer vers l’avant, contre le côté droit. Ajustez le guide gauche contre le bord du papier. La capacité maximale est de 100 feuilles de 80 g/m².

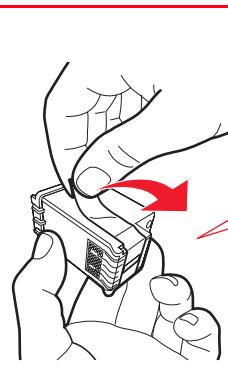

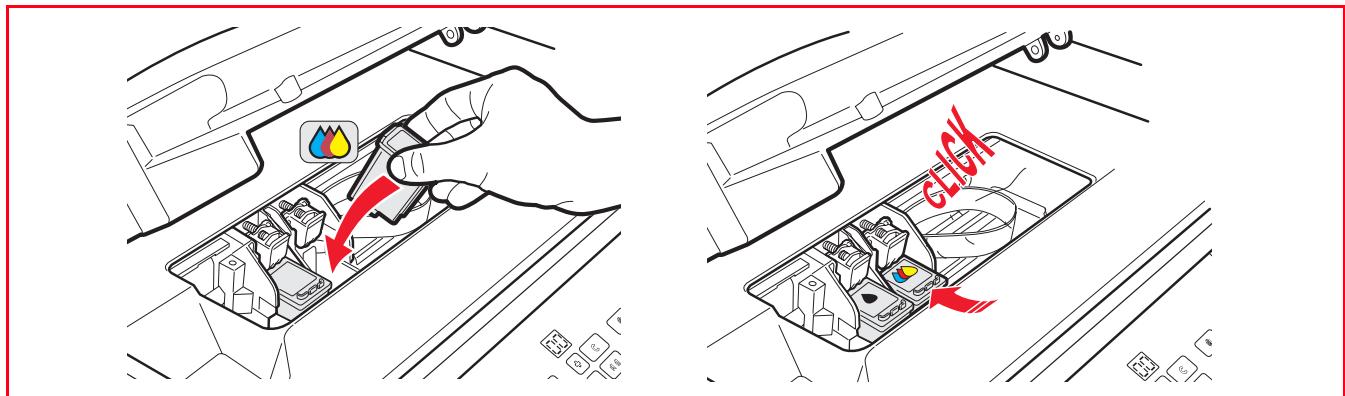

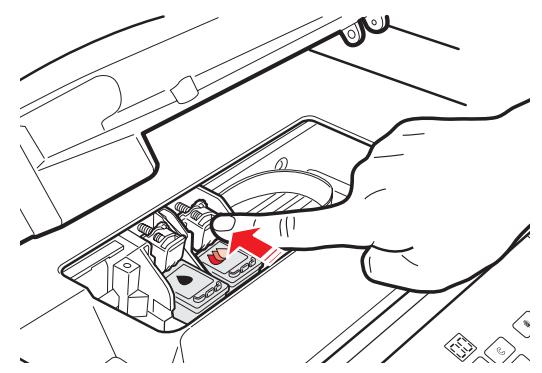

Comment remplacer les cartouches d’encre ?

Allumez l’imprimante, ouvrez le capot supérieur. Le chariot se positionne au centre. Appuyez sur le levier de verrouillage pour retirer la cartouche usagée. Retirez la bande protectrice de la neuve, insérez-la dans le support correspondant (noir/photographique à gauche, couleur à droite) jusqu’à l’enclenchement. Refermez le capot ; l’alignement s’effectue automatiquement.

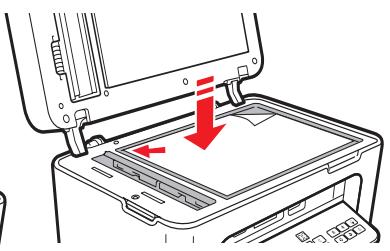

Comment envoyer un fax depuis le clavier ?

Placez le document sur la vitre du scanner. Appuyez sur Démarrer fax N/B ou Démarrer fax couleur pour numériser. Après la numérisation, composez le numéro avec le pavé alphanumérique ou via le répertoire, puis appuyez à nouveau sur Démarrer fax pour envoyer.

Que faire en cas de bourrage papier ?

Tenez fermement le papier et tirez-le délicatement hors de l’imprimante. Si des morceaux restent, retirez-les. Appuyez sur le bouton Annuler (C) pour effacer l’erreur et reprendre l’impression à la page suivante.

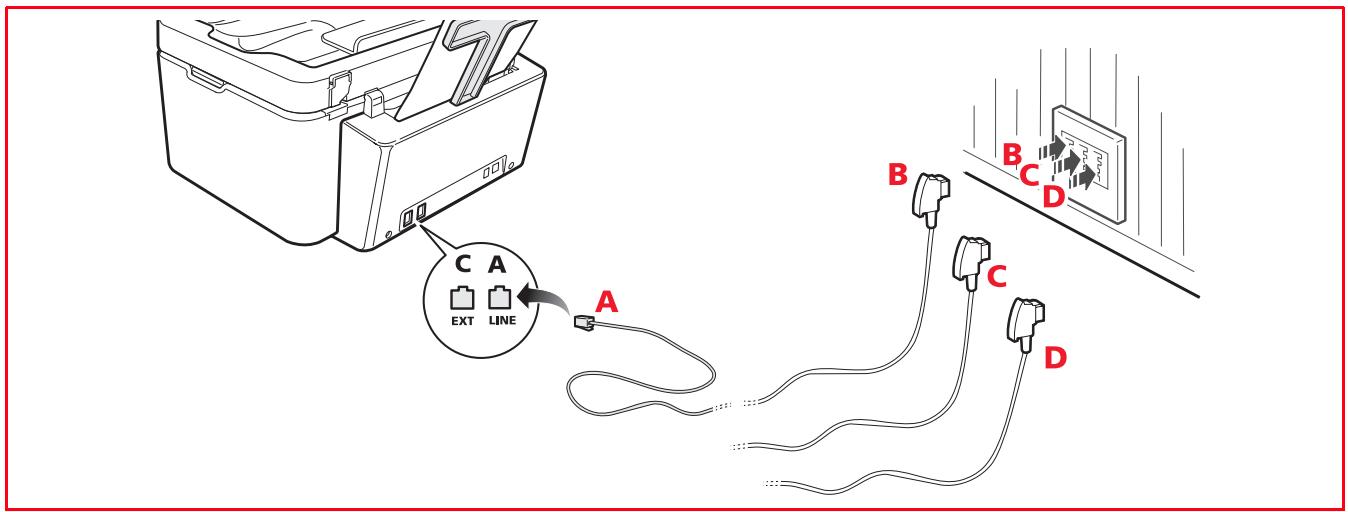

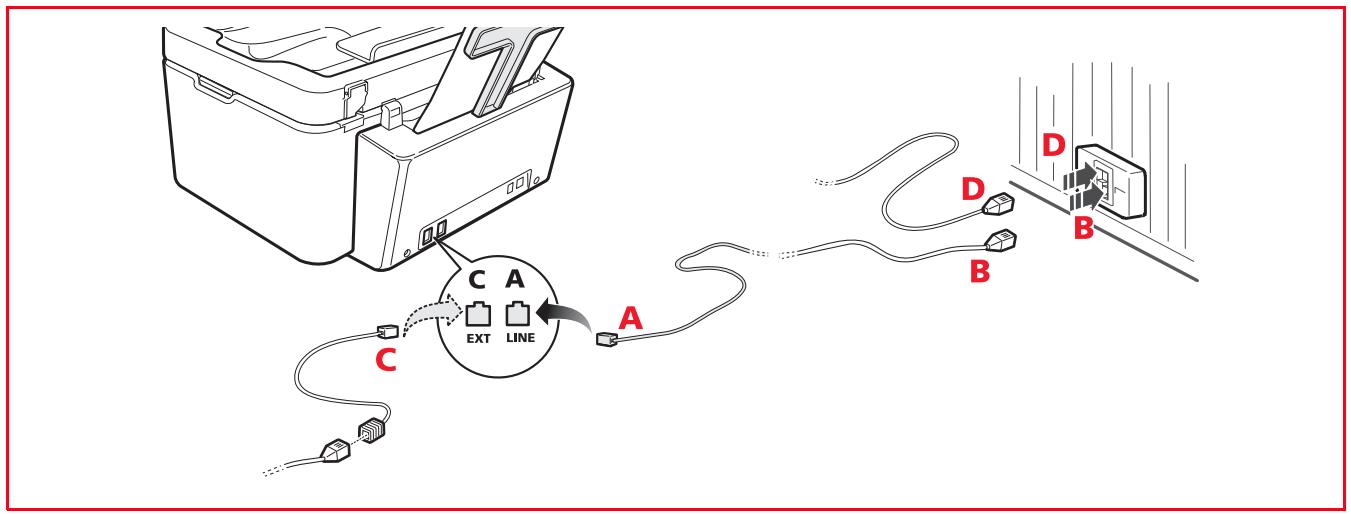

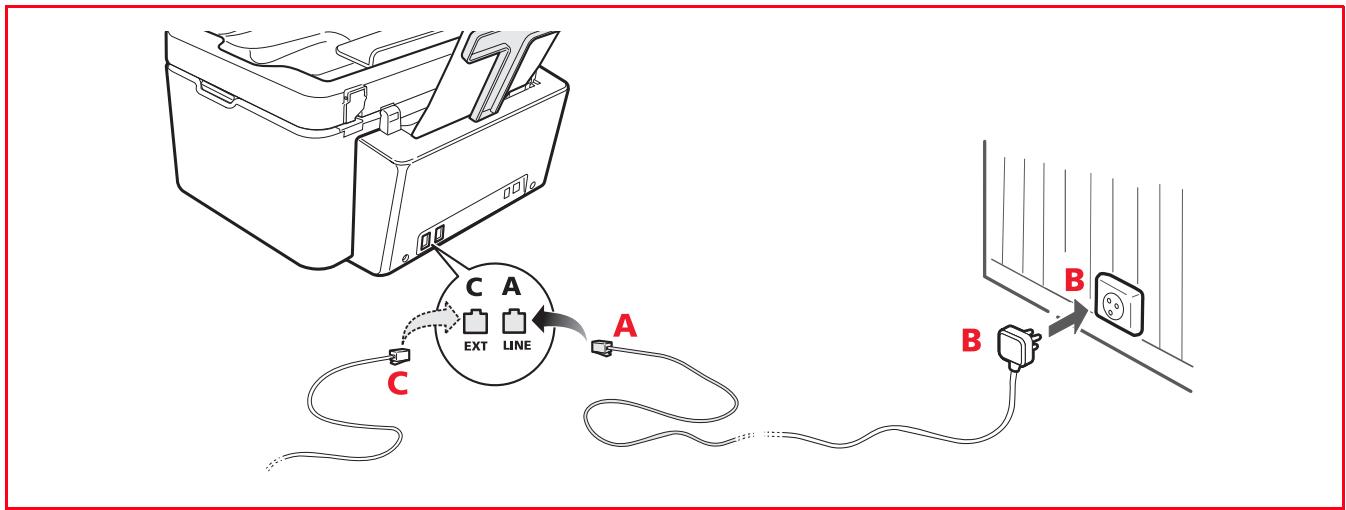

Comment connecter l’imprimante à la ligne téléphonique ?

Branchez le câble téléphonique fourni dans la prise LINE (à droite, à l’arrière). Vous pouvez brancher un téléphone externe ou un répondeur sur la prise EXT (à gauche). Consultez les schémas de branchement dans la notice selon votre pays.

Comment imprimer des photos directement depuis un appareil photo ?

Connectez l’appareil photo numérique via le port USB avant compatible PictBridge. L’icône Démarrer impression s’allume. Appuyez dessus pour imprimer un Photo Index ; placez ensuite l’Index sur la vitre du scanner et réappuyez pour lancer l’impression des photos sélectionnées.

Comment régler la date et l’heure du fax ?

Appuyez sur Menu jusqu’à voir DEF. DATE/HEURE. Saisissez les données avec le pavé alphanumérique et confirmez avec Confirmer. Vous pouvez aussi paramétrer via Toolbox sur l’ordinateur.

Que signifient les témoins lumineux sur le panneau avant ?

Le témoin vert USB indique une connexion appareil photo. Le jaune Fax en mémoire signale un fax non imprimé ou une erreur. Erreur papier : bourrage ou absence de papier. Encre terminée clignotant = niveau bas, fixe = cartouche vide.

Comment nettoyer les buses des cartouches ?

Ouvrez Toolbox (icône Olivetti dans la barre des tâches), sélectionnez Solutions et assistance, puis Nettoyage des cartouches. Suivez les instructions à l’écran. Le nettoyage prend quelques minutes et améliore la qualité d’impression.

Quels types de papier sont acceptés ?

L’imprimante accepte le papier ordinaire (70-90 g/m²), le papier couché, photographique, glacé, les cartes, enveloppes, étiquettes, papier-calque (avec bande blanche), transferts à chaud et papier banderole. Les formats courants sont A4, A5, Letter, Legal, cartes 10x15 cm, etc. Consultez la notice pour les capacités détaillées.

MODE D'EMPLOI LINEA OFFICE OLIVETTI

Édité/Publié/Produit par :

Olivetti S. p. A.

Tous droits réservés

Code: 535315 fr

Date de publication : Mai 2007

Marques déposées : Microsoft et Windows sont des marques déposées de Microsoft Corporation.

D’autres marques déposées et noms commerciaux peuvent être utilisés dans ce document pour faire référence aux entités se réclamant de ces marques et de ces noms, ou à leurs produits. Olivetti dénie tout intérêt propriétaire aux marques déposées et noms commerciaux autres que les siens.

Les qualités requises pour ce produit sont garanties par le label CE appliqué sur le produit lui-même.

1 Pour commencer 1

GENERALITÉS 2

Instructions de sécurité 2

INFORMATIONS SUR LA QUALITÉ D'IMPRESSION ET LA GARANTIE...... 2

Fonction des boutons 5

TÉMOINS LUMINEUX DU PANNEAU FRONTAL DE L'IMPRIMANTE............................7

ALIMENTATION DE L'IMPRIMANTE 8

ALLUMAGE ET EXTINCTION DE L'IMPRIMANTE 8

Mode Économie d'énergie de l'imprimante 8

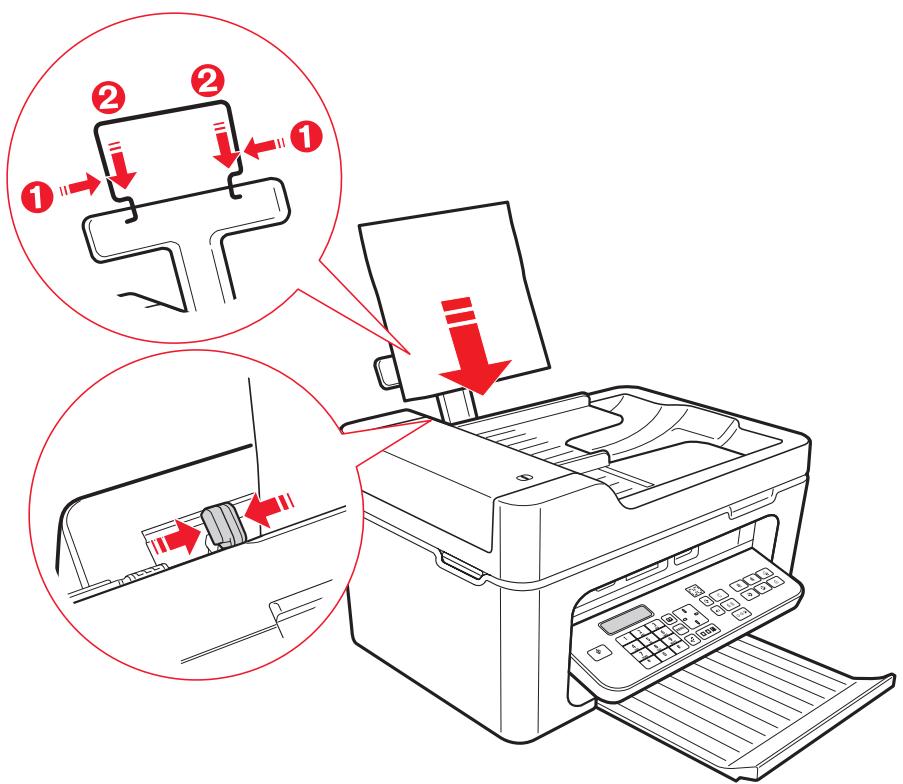

INTRODUCTION DES FEUILLES DANS LE SUPPORT PAPIER 9

Chargement des différents types de papier 9

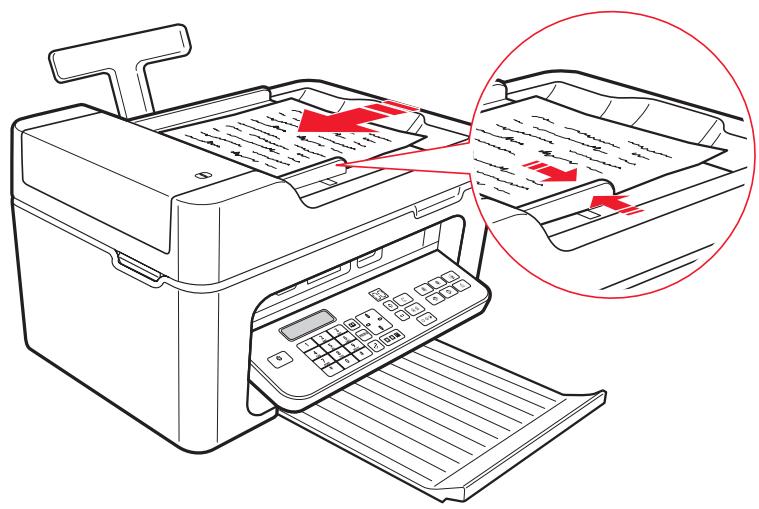

INTRODUCTION DES DOCUMENTS DANS LE CHARGEUR AUTOMATIQUE... 10

BRANCHEMENT D'UN APPAREIL PHOTO NUMÉRIQUE À L'IMPROMANTE.... 10

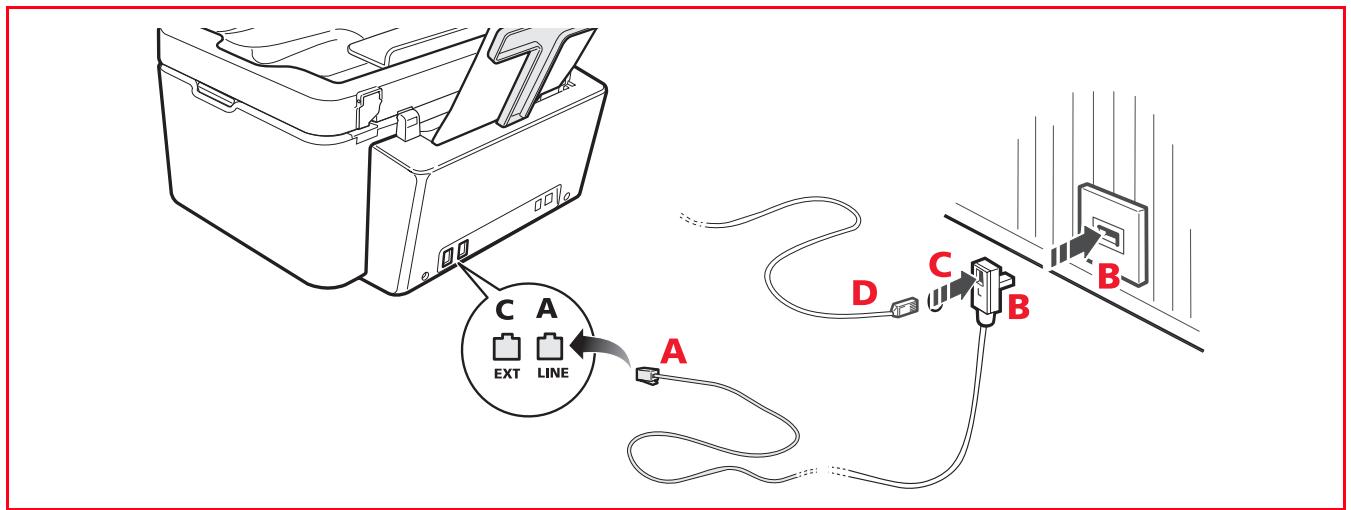

BRANCHEMENT DE L'IMPRIMANTE AU RÉSEAU TÉLÉPHONIQUE 11

Branchement au réseau téléphonique et à un appareil téléphonique externe 11

INSTALLATION DU FAX 13

Procédure d'installation 13

PARAMÉTRAGE DE LA DATE ET DE L'HEURE DU FAX 14

2 Utilisation de l'imprimante sans ordinateur.... 15

COPIEDUN DOCUMENT 15

IMPRESSION DE PHOTOS DEPUIS UN APPAREIL PHOTO NUMÉRIQUE....16

IMPRESSION DE PHOTOS DEPUIS UN APPAREIL PHOTO NUMÉRIQUE PICTBRIDGE 17

IMPRESSION DE PHOTOS DEPUIS UN APPAREIL PHOTO NUMÉRIQUE DPOF.. 17

LE MENU DE GESTION DU FAX 17

Réception 17

Installation 18

Rapport d'impression 18

Service 18

PARAMÉTRAGE DE L'IMPRIMANTE POUR LA RECEPTION DE FAX 18

Paramétrage du mode de réception 18

ENVOI D'UN FAX 19

Envoi d'un fax depuis le clavier 19

Envoi d'un fax depuis le chargeur automatique 19

IMPRESSION DES RAPPORTS DU FAX 20

Rapport du fax en cas de coupure de courant 20

MODIFICATION DES PARAMÈTRES DU FAX :

RÉSOLUTION ET CLAIR/OBSCUR 20

MODIFICATION DU TYPE DE SONNERIE POUR LA RÉPONSE

DIFFERENCIATION DES SONNERIES) 20

UTILISATION DU RÉPERTOIRE 20

3 Utilisation de l'imprimante depuis un ordinateur... 21

AVANT DE COMMENCER 22

Le Gestionnaire D'État de l'Imprimante 22

L'APPLICATION TOOLBOX 23

IMPRESSION, COPIE ET NUMÉRISATION À L'AIDE DE TOOLBOX 23

IMPRESSION DEPUIS UNE APPLICATION 25

Paramétrage des préférences d'impression depuis un ordinateur 26

NUMÉRISATION D'UN DOCUMENT DEPUIS UNE APPLICATION 26

IMPRESSION DE PHOTOS 27

PARAMETRES FAX DEPUIS L'APPLICATION TOOLBOX 27

Paramètres fax 27

Installation 27

Service 29

ENVOI D'UN FAX DEPUIS UN ORDINATEUR 29

Envoi d'un fax depuis l'application Toolbox en utilisant la vitre du scanner 29

Envoi d'un fax depuis l'application Toolbox en utilisant le chargeur automatique de documents 30

Envoi d'un fax depuis un fichier 32

4 Les cartouches 33

CONTROLE DES NIVEAUX D'ENCRE 34

Informations nécessaires à l'achat de cartouches neuves 34

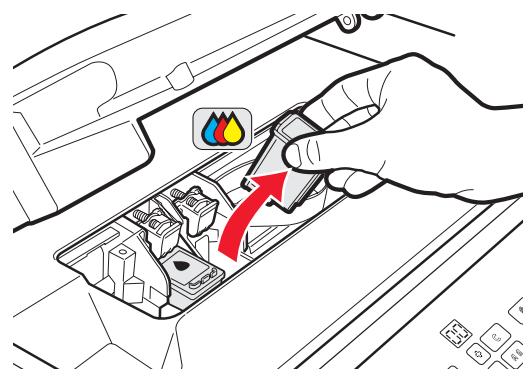

Remplacement des cartouches 35

ALIGNEMENT DES CARTOUCHES 36

Alignement des cartouches depuis l'application Toolbox 36

GESTION DES CARTOUCHES EN MODE FAX 37

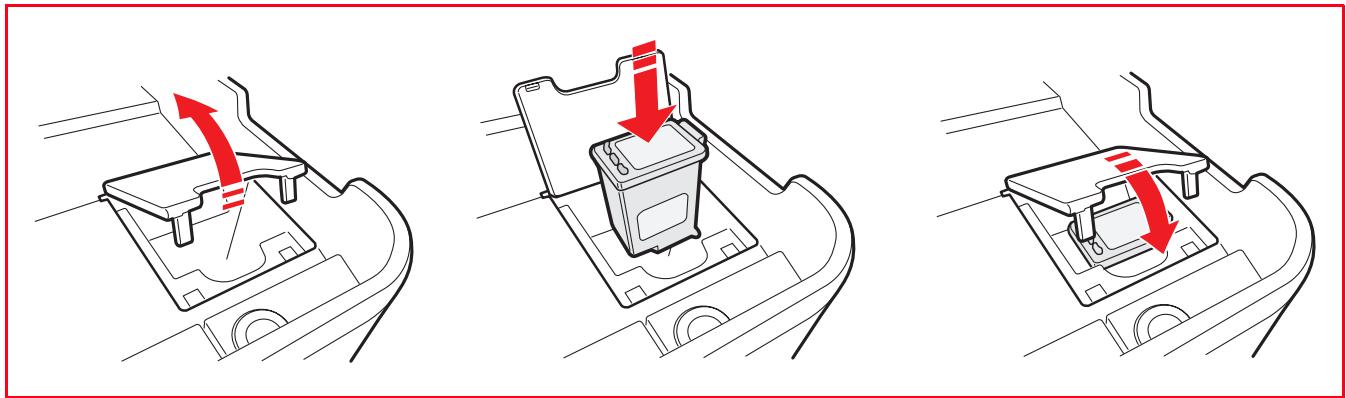

UTILISATION DE LA CARTOUCHE PHOTOGRAPHIQUE 37

5 Entretien et dépannage 39

NETTOYAGE DE L'IMPRIMANTE 40

NETTOYAGE DES BUSES DES CARTOUCHES 40

DÉPANNAGE 40

Problèmes durant l'installation de l'imprimante 40

Problèmes à l'allumage de l'imprimante 42

Problèmes d'impression/copie/numérisation 42

MESSAGESD'ERREURDU FAX 43

Messages en phases de transmission 43

Messages en phase de réception 43

Messages génériques 44

CODES D'ERREUR IMPRIMÉS SUR LE RAPPORT DU FAX 44

Codes d'erreur sur le rapport de transmission 44

Codes d'erreur sur le rapport d'activité 45

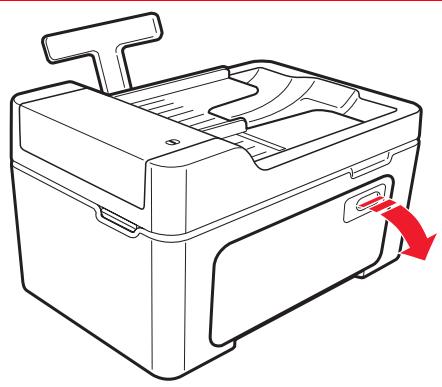

ÉLIMINATION DU BOURRAGE PAPIER 45

6 Caractéristiques techniques 47

CARACTERISTIQUES GÉNÉRALES 48

CARACTÉRISTIQUES DE L'IMPRESSION 49

CARACTÉRISTIQUES DE LA COPIE 50

CHARACTERISTIQUES DE LA NUMÉRISATION 50

CARACTÉRISTIQUES DE LA TÉLÉCOPIE 50

CARACTÉRISTIQUES DU PAPIER 52

Formats et dimensions du papier accepté 53

Toutes les informations présentées ici sont sujettes à modification sans préavis. Olivetti S. p. A. n'est pas responsable des pertes ou dommages, directs ou indirects, résultat de ou liés à l'utilisation du précédent manuel d'utilisation.

MIPC est une association industrielle à but non lucratif fondée en 2004 par des sociétés leaders sur le secteur des imprimantes photographiques et des téléphones portables. Sa mission est de promouvoir et de soutenir des règles d'interopérabilité permettant l'impression d'images et d'autres contenus provenant de téléphones mobiles vers une imprimante personnelle. Ces règles ont pour but d'assurer un développement international des produits et services pour les utilisateurs de téléphone portable. http://www-mobileprinting.org.

LINEA office : le produit "mobile printing ready" a été conçu pour donner la possibilité d'imprimer à partir d'un téléphone mobile en suivant la norme "Mobile Imaging and Printing Consortium (MIPC) Implementation Guidelines for Home Printing with Mobile Terminals, Version 2.1" pour les produits PictBridge.

1 Pour commencer

GÉNÉRALITÉS

INSTRUCTIONS DE SÉCURITÉ

INFORMATIONS SUR LA QUALITE D'IMPRESSION ET LA GARANTIE

Ce produit multifonctionnel possède les fonctions d'une imprimante à jet d'encre haut de gamme, d'un scanner couleur, d'un photocopieur et d'un fax. La gestion de documents composés de plusieurs pages en mode Copie et Fax est simplifiée par le chargeur automatique.

Pour les opérations normales d'impression et de copie, il est possible d'utiliser la cartouche noire et la cartouche couleur. Pour imprimer des photos, il est conseillé de remplacer la cartouche noire par la cartouche photographique (vendue séparément). Les cartouches sont également disponibles en version Haute définition.

L'imprimante peut également être utilisée sans ordinateur pour télécopier des documents, pour copier et imprimer des photos en connectant simplement un appareil photo numérique à l'interface USB du panneau frontal.

L'imprimante est fournie avec un CD d'installation qui contient le logiciel permettant d'utiliser l'imprimante avec un ordinateur ainsi que l'application Toolbox, qui facilite l'accès à toutes les fonctions disponibles.

L'imprimante est également fournie avec un CD contenant le logiciel de traitement de textes et d'images.

Les informations complètes sont également disponibles au format électronique en sélectionnant Démarrer >

Programmes ou Tous les programmes > Olivetti celles-ci peuvent être lues ou imprimées.

Une Aide en ligne est également disponible via le bouton Aide présent dans toutes les fenêtres du logiciel.

Instructions de sécurité

Lire et suivre scrupuleusement les informations ci-après pour garantir la sécurité :

Utiliser exclusivement l'alimentateur CWT model PAA060P et le cordon d'alimentation fourni avec le produit. En cas d'utilisation d'un alimentateur autre que celui qui accompagne le produit, il relèvera de la responsabilité de l'utilisateur de garantir sa conformité aux normes de sécurité et à l'alimentation requise par le produit. - Brancher le cordon d'alimentation à une prise de terre proche du produit et facilement accessible. - Installer l'imprimante sur une surface plane et stable, dans un endroit où personne ne puisse marcher ou trébucher sur le cordon d'alimentation. - Ne pas utiliser l'imprimante après de l'eau ou avec les mains mouillées. - Ne pas exposer l'imprimante à la pluie ou à l'humidité. - Ne pas désassembler l'imprimante. - Observer toutes les précautions et instructions figurant sur l'imprimante. Lire et suivre attentivement la documentation qui accompagne l'imprimante.

Informations sur la qualite d'impression et la garantie

Afin de garantir le bon fonctionnement de l'imprimante et une qualité d'impression de haut niveau, il est essentiel d'utiliser exclusivement des cartouches Olivetti originales.

Olivetti décline toute responsabilité en cas de dommages à l'imprimante provoqués par la modification ou la régénération des cartouches. Ces actions comportent également la perte de la garantie.

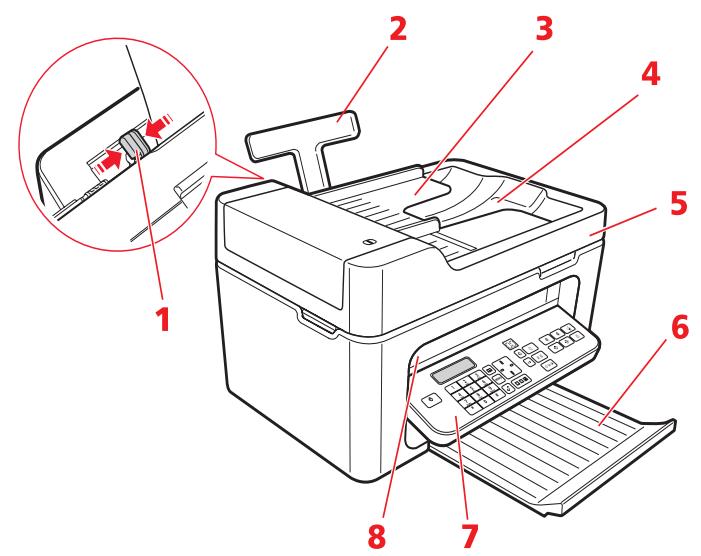

Référence	Composant	Description
1	Guide papier	Il guide le papier dans l'imprimante.
2	Chargeur automatique de papier	Il contient et charge le papier à imprimer.
3	Chargeur automatique de documents	Il contient et charge les documents à numérique, copier et télécopier.
4	Bac de réception	Il collecte le papier introduit dans le chargeur automatique après qu'ils ont été traités.
5	Capot du scanner	Il protège l'unité de numérique et renferme le chargeur automatique.
6	Bac de sortie du papier	Il collecte le papier imprimé à la sortie de l'imprimante. Il peut être rallongé.
7	Clavier	Il contient les boutons destinés à l'allumage et à l'extinction de l'imprimante et à toutes les opérations de sélection et de confirmation.
8	Interface USB compatible PictBridge/DPOF	Elle permet de connecter le cable USB d'un apparil photo numérique ou d'un support mémoire externe compatible.

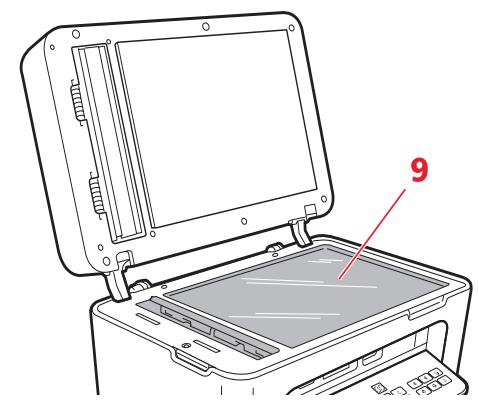

9	Vitre du scanner	Elle permit de numérique ou de copier des documents.

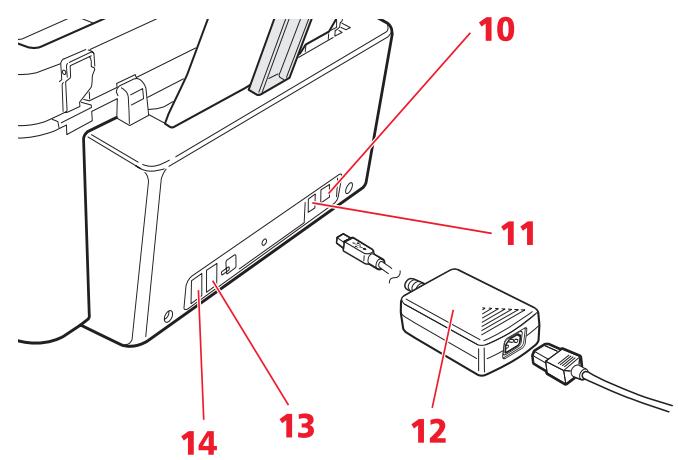

10	Interface USB à haute vitesse	Elle permit de brancher le cable USB (non fourni) à un ordinateur.
11	Connecteur d'alimentation	Prise d'alimentation de l'imprimante. Brancher la fiche de l'alimentateur externe à l'imprimante. Voir "Témoins lumineux du panneau frontal de l'imprimante".
12	Alimentateur externe	Il alimentente l'imprimante. Brancher le cordon d'alimentation à la prise électrique.
13	Connecteur RJ11	Ligne d'entrée de signal téléphonique (LINE IN).
14	Connecteur RJ11	Ligne de sortie de signal téléphonique (EXT) permettant de brancher un téléphone ou un répondeur.

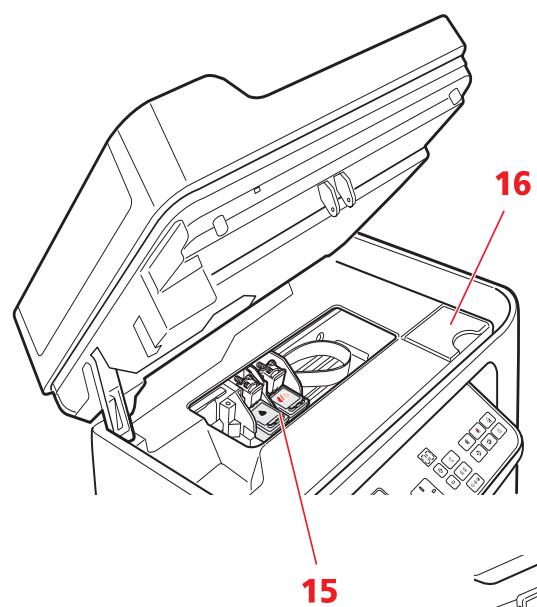

15	Chariot	Il contient deux cartouches d'encre. La cartouche couleur est installée à droite, la cartouche noire (ou la cartouche photographique, vendue séparément) à gauche. Pour replacer les cartouches, voir "Remplacement des cartouches". Des deux mains, soulever le couvercle de l'imprimante. Le levier de support bloque automatiquement le couvercle de l'imprimante en position ouverte.
16	Compartment pour cartouche noire ou photographique	Il conserve la cartouche noire ou photographique non utilisée.

Le clavier comprend les boutons de sélection et de démarrage de toutes les fonctions disponibles : copie, fax, impression depuis un appareil photo numérique ou depuis un support mémoire connecté à l'imprimante. Pour utiliser l'imprimante en conditions normales, le clavier doit être ouvert. Pour ouvrir le clavier, appuyer sur la zone brillante située en haut et à droite du volet.

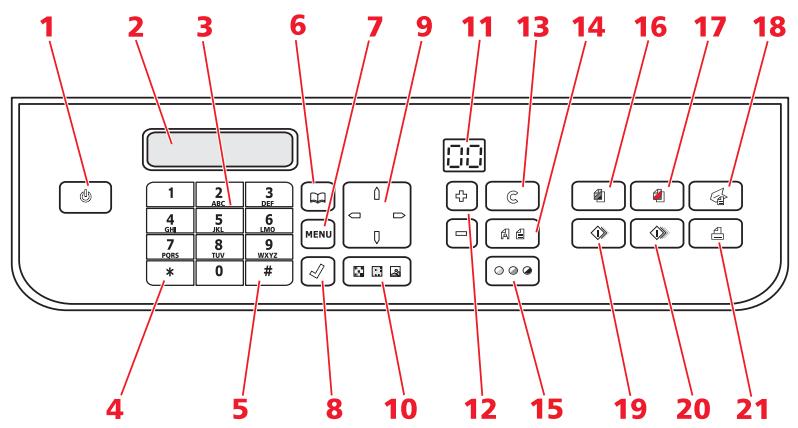

Fonction des boutons

Référence	Composant	Description
1	On/Off	Il permet d'allumer et d'eteindre l'imprimante.Si la mémoire contient un fax reçu et non imprimé (démoin jaune allumé), il est impossible d'eteindre l'imprimante.Remarque : l'extinction de l'imprimante entraînant la perte des paramètres de date et d'heure, il est conseilé de NE PAS effectuer cette opération, replacée par le mode automatique d'économie d'énergie. Si l'on souhaite quand même éteindre l'imprimante, appuyer sur la touche On/Off pendant 5 secondes.
2	Afficheur	Il donne des indications sur l'état du fax, affiche le menu et le répertoire.
3	Pavé alphanumérique	Il permit de composer le numéro de téléphone ou de saisir l initiale du nom à rechercher dans le réseau.
4	Bouton *	Il permit d'exécuter les fonctions spéciales fournies par l'opérateur de téléphonie. Il sert également à passer de "Sélection par impulsions" à " Sélection par tonalités".
5	Bouton #	Il permit d'exécuter les fonctions spéciales fournies par l'opérateur de téléphonie.
Référence	Compositant	Description
6	Répertoire	Le premier numéro affiché est le dernier appelé. La recherche des noms est possible via le Navigator ou par saisie de l'initiale du nom à rechercher. Le paramétrage du réseau n'est possible que depuis un ordinateur.
7	Menu	Il permet d'acceder aux fonctions du fax. On le parcourt avec le Navigator, on confirme la sélection avec le bouton Confirmer et on l'annule, durant la saisie, avec le bouton Annuler.
8	Confirmer	Il permit de sélectionner et de confirmer les rubriques qui apparaissent sur l'afficheur.
9	Navigateur	Il permit de se déplacer parmi les rubriques du menu qui apparaissent sur l'afficheur et parcourir le réseau.
10	Qualité fax	Il permit de modifier la résolution du fax à envoyer.
11	Compteur de copies	Il affiche le nombre de copies sélectionnées. Le nombre affché diminue au fur et à mesure que les copies sont imprimées.
12	Sélection nombre de copies	Il permit de sélectionner le nombre de copies à imprimer avec les boutons Plus (+) et Moins (-). Le nombre sélectionné est affché par le compteur de copies.
13	Annuler	Il permit d'annuler immidiatement une impression, une numérisation ou une copie en cours. Il rétablit les paramètres par défaut.
14	Sélection qualité d'impression	Il permit de sélectionner la qualité d'impression et de copie. Il est conseilé de sélectionner le mode Photo si l'original à copier est une image ou en cas d'impression sur papier spécifique jet d'encre.
15	Contraste copie	Il permit d'éclaircir ou d'assombrir la copie.
16	Démarrer copie N/B	Il démarre les copies en noir et blanc. Appuyer et maintainir ce bouton,enforcé pour activer la fonction "Adapter à la page". Cette fonction est inactive pour les documents placés dans le chargeur automatique.
17	Démarrer copie couleur	Il démarre les copies en couleur. Appuyer et maintainir ce bouton,enforcé pour activer la fonction "Adapter à la page". Cette fonction est inactive pour les documents placés dans le chargeur automatique.
18	Démarrer numérisation	Il est actif lorsque l'imprimante est branchée à un ordinateur. Appuyer sur ce bouton pour numérique le document placé sur la vitre du scanner ou dans le chargeur automatique.L'écran de l'ordinateur affichera une fenêtre de l'application Toolbox qui permet de numérique l'image directement dans l'application voulue et de personneliser les paramètres de numérisation.
19	Démarrer fax N/B	Démarrer la réception ou la transmission d'un fax en noir et blanc.
20	Démarrer fax couleur	Démarrer la réception ou la transmission d'un fax en couleur.
21	Démarrer impression	Ce bouton est disponible lorsqu'un appariel photo numérique ou un support mémoire externe est connecté à l'imprimante. Ce bouton clignote pour indiquer qu'une impression est en cours.

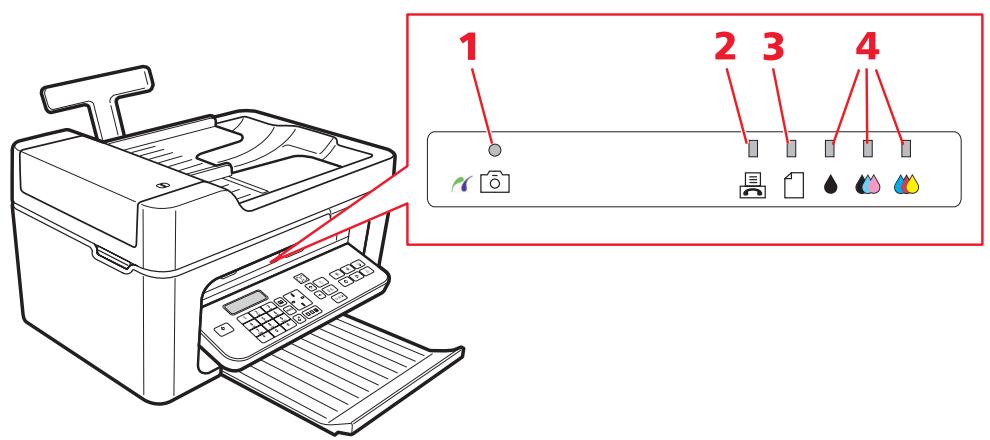

Ouvrir le clavier pour accéder au compartiment des témoins lumineux.

Référence	Compositant	Description
1	État USB	• Vert : il indique la connexion d'un apparil photo numérique ou d'un support mémoire externe compatible ; clignotant : il indique le transfert des données vers l'imprimante.
2	Fax en mémoire	• Un fax estprésent en mémoire (il n'a pas été imprimé au moment de la réception). Il n'est pas possible d'éteindre l'imprimante sans avoir éliminé la cause de l'erreur et imprimé le ou les fax présents en mémoire. • Une erreur de transmission ou de réception de fax s'est produit.
3	Erreur papier	Il indique : • Un bourrage papier ; • L'absence de papier dans les chargeurs.
4	Encre terminée	Ils clignotent pour indiquer que l'encre noire, photographique ou couleur est presque terminée. Le tímoin orange fixe indique que l'encre est terminée.

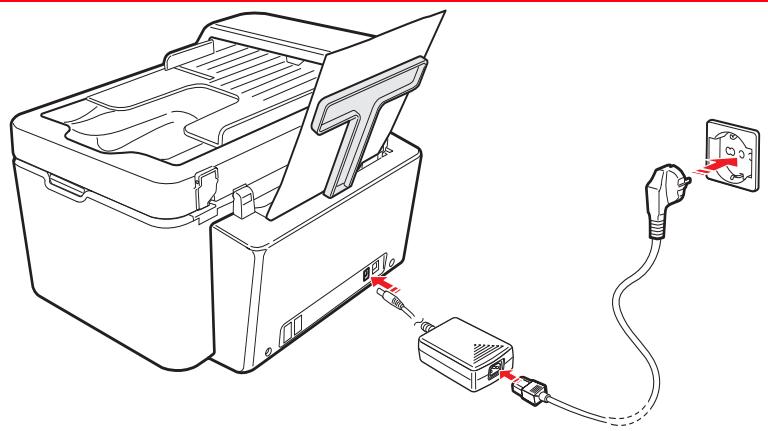

L'imprimante doit être alimentée à travers l'alimentateur c. a. externe fourni.

Pour brancher l'alimentateur à la prise de secteur :

1. Introduire le connecteur du câble de l'alimentateur dans la prise de l'imprimante ; 2. Introduire une extrémité du cordon d'alimentation dans l'alimentateur c. a. externe et l'autre extrémité dans la prise de courant.

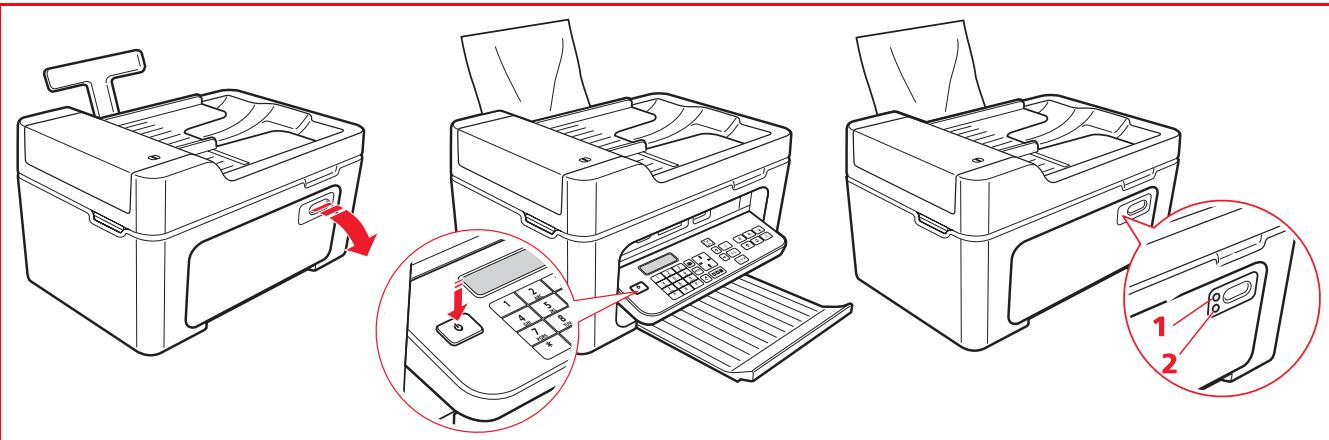

Allumage et extinction de l'imprimante

Appuyer sur le bouton On/Off.

Lorsque le clavier est fermé, deux témoins lumineux indiquent que l'imprimante est allumée et si des erreurs de fonctionnement se sont produites.

Référence	Compositant	Description
1	LED On/Off	S'allume en vert pour indiquer que l'imprimante est allumée.
2	LED d'erreur	Il s'allume en orange pour signaler les erreurs indiquées par les LED présents sur le panneau frontal de l'imprimante.

Mode économie d'énergie de l'imprimante

Après un certain temps, modifiable depuis l'application Toolbox, l'imprimante se prépare à passer au mode d'économie d'énergie : le clavier est étant.

L'imprimante se rallume lorsqu'elle reçoit un signal quelconque de l'ordinateur ou du clavier.

Remarque: il est déconseillé d'éteindre l'imprimante car cette opération annule la date et l'heure.

1 Soulever le chargeur automatique de papier et faire glisser les guides papier jusqu'à atteindre la largeur maximale. 2 Charger le papier verticalement, face à imprimer vers l'avant de l'imprimante et contre le guide papier.

Remarque : la capacité du chargeur est de 100 feuilles de papier ordinaire de 80 g/m².

3 Faire glisser le guide gauche contre le bord gauche du papier.

Procéder comme suit :

Papier ordinaire, papier couché, papier photographique, cartes de vœux, fiches ou cartes postales, enveloppes, étiquettes pour l'impression à jet d'encre

• Charger le papier verticalement contre le côté droit du chargeur automatique de papier, la face à imprimer vers l'avant de l'imprimante.
• Presser et faire glisser le guide papier contre le bord gauche du papier.

Remarque : charger le papier à lettres, en-tête en bas et face à imprimer vers l'avant de l'imprimante.

Papiers-calque

Pour pouvoir être utilisés, les papiers-calque doivent être doublés d'une feuille blanche ou pourvus d'une bande blanche détachable du côté à introduire dans l'imprimante.

Papier banderole

Remarque : introduire les papiers-calque dans l'imprimante sans ôter les protections, comme indiqué dans les instructions des fournisseurs. - Enlever toutes les feuilles de papier du support papier. - Introduire le bas de la banderole verticalement dans l'imprimante, contre le côté droit du support papier et la face à imprimer vers l'avant de l'imprimante.

Remarque: ne pas utiliser de papier banderole perforé.

• Presser et faire glisser le guide papier contre le bord gauche du papier.

Transferts à chaud

Lire les instructions figurant sur le paquet de transferts. - Introduire les feuilles verticalement, contre le côté droit du support papier et la face à imprimer vers l'avant de l'imprimante. - Presser et faire glisser le guide papier contre le bord gauche du papier.

Le chargeur automatique de documents à copier ou télécopier ne peut contenir plus de 35 feuilles de papier ordinaire de 80 g/m².

Les formats papier acceptés sont : A4, Legal, Letter et A5.

Remarque: ne pas charger de cartes postales, photos, supports de petite taille ou d'épaisseur (tels que coupures de journaux). Pour scanner ce type de documents, utiliser le scanner et l'ordinateur.

Charger l'original, face imprimée à copier vers le haut.

2 Régler le guide papier du chargeur automatique de documents et s'assurer qu'il soit contre le bord du papier.

Branchement d'un appareil PHOTO numérique à l'imprimante

1 Allumer l'appareil photo numérique. Pour plus d'informations, consulter le Guide Utilisateur de l'appareil photo. 2 L'imprimante allumée, brancher une extrémité du câble USB au connecteur USB de l'appareil photo et l'autre extrémité au connecteur USB situé sur le panneau frontal de l'imprimante : le LED de connexion et l'icône du bouton Démarrer impression s'allument.

Remarque : en cas de connexion d'un appareil photo numérique PictBridge, l'icône du bouton Démarrer impression ne s'allume pas car l'impression est directement contrôlée par l'appareil photo.

Le LED vert d'état USB s'allume pour indiquer que la connexion a lieu.

En cas de non-connexion, s'assurer d'avoir branché un dispositif compatible.

L'arrière de l'imprimante est pourvu de deux connecteurs RJ11, "LINE" (à droite) et "EXT" (à gauche).

Par l'intermédiaire du câble téléphonique fourni, brancher la ligne téléphonique à la prise "LINE".

À la prise "EXT", il est possible de brancher un téléphone externe ou un répondeur. Enlever l'éventuelle protection de la prise.

Le téléphone branché en cascade peut être utilisé pour appeler, répondre ou envoyer un signal de DÉPART pour recevoir un fax (code DTMF par défaut **, personnalisable en sélectionnant Toolbox > Paramètres > Paramètres fax Installation > Configuration).

Dans ce cas, l'afficheur du clavier du fax de l'imprimante indique qu'un téléphone additionnel est en ligne.

Branchement au réseau téléphonique et à un appareil téléphonique externe

Le branchement à la ligne téléphonique du fax depuis un téléphone additionnel ou d'autres appareils étant subordonné aux normes nationales, qui varient d'un pays à l'autre, les schémas ci-après illustrent quelques exemples de branchement.

Cependant, si le branchement à la ligne téléphonique, dans le pays de destination, est différent de ces exemples de branchement, se référer aux normes en vigueur dans le pays de destination.

• Le fax est paramétré pour être branché à la ligne téléphonique publique. Pour le brancher à une ligne privée tout en l'utilisant sur une ligne publique, voir "Installation du fax".
• En cas d'installation téléphonique à prises multiples, il est possible de brancher les appareils téléphoniques additionnels à n'importe quelle prise disponible à condition que l'installation soit du type à plusieurs prises en parallèle. Dans ce cas, la tonalité de la ligne est toujours présente lorsqu'on décroche simultanément les combinés des appareils téléphoniques additionnels qui existent déjà.
• Si la tonalité de la ligne n'est pas présente lorsqu'on décroche simultanément les combinés des appareils téléphoniques additionnels, cela signifie que l'installation est du type à plusieurs prises en série. Dans ce cas, les appareils téléphoniques additionnels doivent être branchés directement à l'imprimante, comme indiqué plus haut. Toutefois, si ce n'est pas possible, brancher l'imprimante à la prise prioritaire.

Chaque pays utilise une prise téléphonique spécifique. Ci-après sont reportés les branchements les plus fréquemment utilisés.

Branchement cas 1 (italie et suisse)

Introduire le connecteur du téléphone additionnel ou d'un autre dispositif dans la prise "EXT" (voir le schéma correspondant).

S'il n'est pas possible de brancher le téléphone additionnel directement à la prise "EXT", utiliser l'adaptateur fourni avec le téléphone additionnel.

A = entrée ligne téléphonique (LINE IN). B = prise téléphonique murale. C = téléphone externe, avec ou sans adaptateur, répondeur (EXT). D = prise pour téléphone externe, répondeur ou autres appareils.

Branchement cas 1 Italia

Branchement cas 2

Introduire le connecteur ou la fiche de l'appareil additionnel dans la fiche/prise (voir le schéma correspondant).

A = entrée ligne téléphonique (LINE IN) B = prise téléphonique murale C = téléphone externe, avec ou sans adaptateur, répondeur (EXT) D = prise pour téléphone externe, répondeur ou autres appareils.

Branchement cas 3

Introduire la fiche de l'appareil additionnel dans la prise (murale) de branchement à la ligne téléphonique (voir le schéma correspondant).

De plus, par l'intermédiaire de l'adaptateur approprié (comme pour le premier type de branchement), il est possible de brancher un autre appareil à la prise "EXT" de branchement à la ligne téléphonique de l'imprimante.

A = entrée ligne téléphonique (LINE IN) B = prise téléphonique murale C = téléphone externe, avec ou sans adaptateur, répondeur (EXT) D = prise pour téléphone externe, répondeur ou autres appareils.

Installation du FAX

Après avoir branché le cable téléphonique et le cordon d'alimentation, appuyer sur le bouton d'allumage de l'imprimante ; un cycle d'autodiagnostic sera exécuté et, à la fin, sur l'afficheur apparaitra un message indiquant que l'imprimante est prête à être utilisée en tant que fax.

Procédure d'installation

Si l'imprimante n'a pas été préalablement configurée, à l'allumage, toutes les langues disponibles apparaissent en sequence sur l'afficheur.

1 Sur l'afficheur apparaissent, en sequence, les langues disponibles avec les 2 chiffres "nn" qui les identifient. Appuyer sur les boutons relatifs au numéro "nn" correspondant à la langue voulue.

2 ourner au point 1. 3 Sur l'afficheur apparaissent les choix possibles pour le pays de destination. Chaque pays apparaissant sur l'afficheur est identifié par le nombre "nn" auquel il est associé. Appuyer sur les boutons relatifs au nombre "nn" correspondant au pays de destination voulu.

4 Confirmer la sélection en appuyant sur le bouton 1. Appuyer sur le bouton 0 pour retourner au point 3.

5 L'installation est terminée. 6 Pour saisir la date et l'heure, appuyer sur le bouton Menu, puis sur le bouton Confirmer. Sur l'afficheur apparait le message "DEF. DATE/HEURE". 7 Saisir les données à l'aide du pavé alphanumérique et appuyer sur le bouton Confirmer.

Remarque: il est également possible de paramétrer la date et l'heure depuis l'ordinateur en sélectionnant Toolbox > Paramètres > Paramètres fax.

Remarque : si le pays voulu ne figure pas parmi les pays apparaissant sur l'afficheur, voir le tableau ci-après.

Remarque : pour modifier la sélection du pays de destination, appuyer, dans l'ordre suivant, sur les touches : C + ^ + ^. Sur l'afficheur apparaîtront la langue et le pays de destination à sélectionner. Effectuer les sélections et, à la fin, lorsqu'un message le demandera, éteindre l'imprimante. Lorsque l'imprimante se rallumera, il faudra à nouveau saisir la date et l'heure.

Pays	Selectionner
Argentina	AMERICA LATINA
Australia	NZL/AUSTRIA
Austria	ÖSTERREICH
Belgium	BELGIUM
Brazil	BRASILE
Chile	AMERICA LATINA
China	CHINA
Colombia	AMERICA LATINA
Czech Republic	CZECH
Denmark	DANMARK
Finland	FINLAND
France	FRANCE
Germany	DEUTSCHLAND
Greece	GREECE
Hong Kong	SINGAPORE
India	INDIA
Israel	ISRAEL
Italy	ITALIA

Pays	Selectionner
Ireland	UK/IRLANDA
Luxembourg	BELGIUM
Mexico	AMERICA LATINA
New Zealand	NZL/Australia
Norway	NORGE
Netherlands	HOLLAND
Portugal	PORTUGAL
Perù	AMERICA LATINA
Rest of the world	INTERNATIONAL
Spain	ESPaña
South Africa	S. AFRICA
Sweden	SVERIGE
Switzerland	SCHWEIZ
Turkey	TURKEY
UK	U.K. / IRELAND
Uruguay	AMERICA LATINA
Venezuela	AMERICA LATINA

Paramétrage de la DATE et de l'heure du FAX

Pour paramétrer manuellement la date et l'heure à l'allumage de l'imprimante :

• En mode autonome, appuyer sur le bouton Menu. Le message "DEF. DATE/HEURE". Saisir la date et l'heure à l'aide du pavé alphanumérique et, à la fin, appuyer à nouveau sur le bouton Confirmer.
• Il est également possible de paramétrer la date et l'heure depuis l'ordinateur en sélectionnant Toolbox > Paramètres > Paramètres fax.

2 Utilisation de l'imprimante sans ordinateur

COPIE D'UN DOCUMENT

IMPRESSION DE PHOTOS DEPUIS UN APPAREIL PHOTO NUMÉRIQUE

IMPRESSION DE PHOTOS DEPUIS UN APPAREIL PHOTO NUMÉRIQUE PICTBRIDGE

IMPRESSION DE PHOTOS DEPUIS UN APPAREIL PHOTO NUMÉRIQUE DPOF

LE MENU DE GESTION DU FAX

PARAMÉTRAGE DE L'IMPRIMANTE POUR LA RÉCEPTION DE FAX

ENVOI D'UN FAX

IMPRESSION DES RAPPORTS DU FAX

MODIFICATION DES PARAMÉTRES DU FAX : RÉSOLUTION ET CLAIR/OBSCUR

MODIFICATION DU TYPE DE SONNERIE POUR LA RÉPONSE (DIFFÉRENCIATION DES SONNERIES)

UTILISATION DU RÉPERTOIRE

1 Allumer l'imprimante. Voir "Allumage et extinction de l'imprimante".

2 S'assurer que les témoins d'encre terminée situés sur le panneau frontal de l'imprimante sont éteints.

Dans le cas contraire, il est conseillé de replacer la cartouche correspondante.

Pour plus d'informations, voir "Remplacement des cartouches".

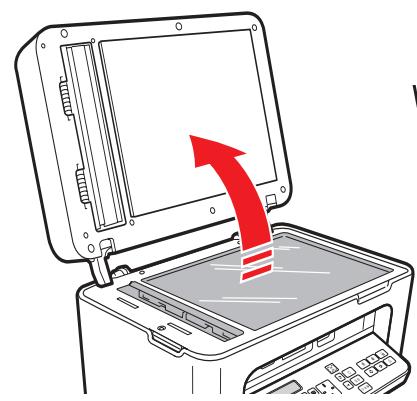

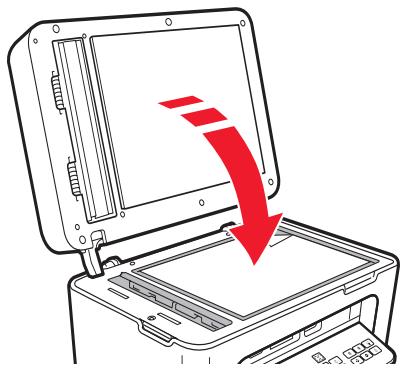

3 Charger le papier sur lequel imprimer. 4 Placer le document à copier sur la vitre du scanner ou, s'il est constitué de plusieurs pages, dans le chargeur automatique.

5 Sélectionner la qualité de copie, Photo ou Normale, en appuyant sur le bouton Sélection qualité d'impression.

Pour copier un texte normal en noir et blanc ou un document mixte en noir et blanc et en couleur, sélectionner Normale. b Pour copier un document et l'imprimer sur papier spécial jet d'encre, sélectionner Photo. Pour plus d'informations, voir "Clavier de l'imprimante".

Sélectionner le contraste, Foncé, Clair ou Normal, en appuyant sur le bouton Contraste copie. Pour plus d'informations, voir "Clavier de l'imprimante". Pour faire plusieurs copies, appuyer plusieurs fois sur le bouton "+" (Plus) jusqu'à ce que le nombre de copies s'affiche sur le compteur. Appuyer sur le bouton Démarrer copie N/B ou Démarrer copie couleur, selon le cas.

Remarque : pour copier le document sur un autre format de papier, appuyer sur le bouton Démarrer copie N/B ou Démarrer copie couleur et le maintenir enfoncé pour activer la fonction "Adapter à la page". L'imprimante réglera automatiquement le format de l'original pour qu'il corresponde à celui du papier chargé.

Remarque : la fonction Adapter à la page n'est pas disponible si les documents à copier sont placés dans le chargeur automatique.

Impression de PHOTOS depuis un appareil PHOTO numérique

Lorsqu'on connecte un appareil photo numérique ou un support mémoire externe compatible à l'imprimante, le bouton Démarrer impression s'allume.

Appuyer sur le bouton Démarrer impression pour imprimer l'Photo Index, un document qui produit toutes les images présentes sur le support mémoire connecté à l'imprimante et qui permet de sélectionner les images à imprimer, le nombre de copies et le format du papier.

Pour imprimer depuis l'Photo Index :

Laisser le support mémoire connecté pour imprimer l'Photo Index. Après avoir effectué toutes les sélections, placer l'Photo Index sur la vitre du scanner. Appuyer sur le bouton Démarrer impression jusqu'au démarrage de la procédure d'impression (environ 8 s) : les photos seront imprimées selon les sélections.

La qualité d'impression par défaut est adaptée au papier spécial jet d'encre et peut être modifiée depuis le clavier de l'imprimante. - Les photos imprimées seront adaptées automatiquement au format papier lié dans le chargeur automatique.

Pour obtenir les meilleurs résultats d'impression, il est conseillé d'installer la cartouche couleur et la cartouche photographique. Voir "Remplacement des cartouches".

1 Charger le papier photographique dans l'imprimante. 2 S'assurer que l'appareil photo numérique PictBridge est allumé et connecté à l'imprimante. 3 L'impression est gérée directement par l'appareil photo et, par conséquent, le bouton Démarrer impression est inactif.

Pour les instructions concernant la procédure d'impression de photos, consulter le Guide Utilisateur de l'appareil photo. Durant le processus d'impression, le bouton Démarrer impression clignote.

Remarque: si le format du papier chargé est différent de celui qui est paramétré sur l'appareil photo numérique, l'impression sera inappropriée ou un message d'erreur s'affichera.

Impression de PHOTOS depuis un appareil PHOTO numérique DPOF

Pour obtenir les meilleurs résultats d'impression, il est conseillé d'installer la cartouche couleur et la cartouche photographique. Voir "Remplacement des cartouches".

L'imprimante est capable de reconnaître les informations DPOF que l'utilisateur a associées aux images à imprimer. Le bouton Démarrer impression s'allume lors de l'identification des fichiers DPOF.

1 Charger le papier photographique dans l'imprimante. 2 S'assurer que l'appareil photo numérique DPOF est allumé et connecté à l'imprimante. 3 Sélectionner la qualité d'impression voulue. 4 Appuyer sur le bouton Démarrer impression du clavier pour imprimer les photos sélectionnées en associant les informations DPOF de l'appareil photo numérique.

Le MENU de gestion du FAX

Le menu de gestion du fax s'active en appuyant sur le bouton Menu et apparait sur l'afficheur LCD.

Les rubriques qui le composent sont les suivantes :

• Réception Installation Rapport d'impression Service.

Le menu de gestion du fax dispose des éléments suivants :

• le Navigator, pour parcourir les rubriques affichées ; le bouton Confirmer, pour les valider ;
• le bouton Annuler, pour revenir en arrière ou annuler les opérations en cours.

Réception

Appuyer sur le bouton Menu pour afficher "Réception", puis sur le bouton Confirmer.

Les rubriques disponibles sont les suivantes : Automatique, Manuel, Téléphone/Fax, Répondeur/Fax. Pour plus d'informations, voir le chapitre "Paramétrage de l'imprimante pour la réception de fax".

Installation

Appuyer sur le bouton Menu pour afficher "Installation", puis sur le bouton Confirmer.

Les rubriques disponibles sont les suivantes :

• Date et heures : pour saisir la date et l'heure.
• Langue : pour sélectionner la langue voulue. Utiliser le Navigateur pour parcourir la liste, puis appuyer sur le bouton Confirmer.
• Numéro : pour saisir le numéro de fax de l'expéditeur. Appuyer sur le bouton Confirmer pour valider.

Rapport d'impression

Appuyer sur le bouton Menu pour afficher "Rapport d'impression", puis sur le bouton Confirmer.

Il est possible d'imprimer les rapports suivants :

• Rapport d'impression : appuyer sur le bouton Confirmer pour lancer l'impression.
• Activités fax : appuyer sur le bouton Confirmer pour lancer l'impression.

Service

Il s'agit d'une liste d'informations utiles sur l'imprimante, réservées au technicien du service d'assistance. Sa consultation requiert la saisie d'un mot de passe que le service d'assistance technique possède.

Paramétrage de l'imprimante pour la reception de FAX

En mode Fax, l'imprimante est paramétrée pour répondre automatiquement à tous les appels.

Si on la paramètre pour répondre manuellement aux fax, il faut répondre en personne à l'appel entrant avec un téléphone additionnel, puis saisir sur le téléphone ** (ou le code personnel saisi depuis l'application Toolbox) pour recevoir le fax.

L'imprimante est capable de désigner automatiquement les fax des appels téléphoniques si l'on paramètre l'un des modes de réception décrits plus haut.

Paramétrage du mode de réception

Le mode de réception établit si l'imprimante doit répondre ou non aux appels entrants.

Pour paramétrer la réception, allumer l'imprimante et attendre qu'elle soit en ligne.

Appuyer sur le bouton MENU, puis sur "Réception" et sélectionner le mode AUTOMATIQUE, MANUEL,

Telephone/fax, repondeur/fax.

Les modes de réception disponibles sont les suivants :

AUTOMATIQUE (paramètre par défaut) : l'imprimante est habilitée à la réception et à l'impression de fax.

Il est nécessaire de modifier ce paramètre en cas de branchement d'un appareil externe, téléphone ou répondeur.

• MANUEL : l'appel est toujours reçu par le téléphone. Lorsque l'utilisateur répond, s'il s'aperçoit qu'il s'agit d'un fax, il peut dévier l'appel vers l'imprimante en saisissant le code de son choix (code par défaut = * *) sur le clavier du téléphone additionnel (en cas de sélection de Distant lors de la configuration du fax depuis l'application Toolbox).

Remarque : si un téléphone additionnel est branché à l'imprimante, le Mode de Réception sélectionné doit être MANUEL.

• TELEPHONE/FAX : après un certain nombre de sonneries (modifiable en sélectionnant Toolbox > Paramètres > Paramè par le paramètre Timer fax/tel. (modifiable en sélectionnant Toolbox > Paramètres > Paramètres fax > Installation > Réception) pour permettre de répondre au téléphone avant que l'appoint ne retourne à l'imprimante ; si l'appoint entrant est un fax, celui-ci sera reçu et imprimé.
• REPONDEUR/FAX : le répondeur doit être branché à l'imprimante. Dans ce mode de réception, le nombre de sonneries qui précèdent l'entrée en fonction du répondeur (voir le mode d'emploi du répondeur) doit être inférieur à celui (modifiable en sélectionnant Toolbox > Paramètres > Paramètres fax > Installation > Réception) après lequel l'appel entrant est reçu par l'imprimante de sorte que le répondeur soit le premier à se connecter à la ligne. Mème quand le répondeur se connecte à la ligne, le modem de l'imprimante est capable de reconnaître si l'appel entrant est un appel vocal et, dans ce cas, il n'intervient pas, ou s'il s'agit d'un fax : dans ce cas, le fax est reçu et imprimé.

Remarque: si un répondeur est branché à l'imprimante, le Mode de Réception sélectionné doit être REPONDEUR/FAX.

ENVOI d'un FAX

Il est possible d'envoyer un fax de différentes manières :

Depuis le clavier. - Depuis le chargeur automatique. - Depuis un ordinateur. Voir "Utilisation de l'imprimante depuis un ordinateur".

Envoi d'un fax depuis le clavier

1 Pour envoyer un fax, allumer l'imprimante, s'assurer qu'elle est branchée à la ligne téléphonique et attendre qu'elle soit en ligne. 2 Placer l'original sur la vitre du scanner, appuyer sur le bouton Démarrer fax couleur ou Démarrer fax N/B pour numériser le document avec le scanner et le mémoriser.

Sur l'afficheur du clavier apparaît le message "MÉMORISATION PAGE" durant la numérisation du document.

Remarque : en cas d'envoi d'un document en couleur, s'assurer que le correspondant est habilité à la réception de fax en couleur.

3 La numérisation terminée, l'afficheur indique la possibilité de numériser d'autres pages. 4 Appuyer sur le bouton 1 pour numériser d'autres pages ou sur le bouton 0 pour terminer la numérisation et envoyer le fax. 5 Composer le numéro de fax auquel envoyer le document via :

Le pavé alphanumérique (envoi manuel) ; à la fin, appuyer sur le bouton Démarrer fax. Le répertoire en sélectionnant sur la liste des numéros présents (envoi automatique par répertoire) ; à la fin, appuyer sur le bouton Démarrer fax.

Envoi d'un fax depuis le chargeur automatique

1 Pour envoyer un fax, allumer l'imprimante, s'assurer qu'elle est branchée à la ligne téléphonique et attendre qu'elle soit en ligne. 2 Placer le document (ou plusieurs documents) dans le chargeur automatique de documents. 3 Saisir le numéro de fax du destinataire via le pavé alphanumérique du clavier ou le recherche dans le réseau et appuyer sur le bouton Démarrer fax.

Remarque: en cas d'envoi d'un document en couleur, s'assurer que le correspondant est habilité à la réception de fax en couleur.

L'imprimante numérique automatique envoie toutes les pages présentes dans le chargeur automatique de documents aux destinataires.

L'impression des rapportés du fax est possible depuis le clavier de l'imprimante en appuyant sur le bouton Menu et en sélectionnant Rapport d'impression avec le Navigator.

Sur l'afficheur de l'imprimante apparaissent les deux possibilités d'impression suivantes :

• Dernière transmission : appuyer sur le bouton Confirmer pour imprimer.
• Activités fax : appuyer sur le bouton Confirmer pour imprimer.

Le rapport sur la dernière transmission est également imprimé automatiquement chaque fois qu'une transmission échoue.

Depuis l'ordinateur, en sélectionnant Toolbox > Paramètres > Paramètres fax, il est possible de modifier le paramètre d'impression des rapports. Ceux-ci sont : Toujours, Échoué (paramètre par défaut), Non.

Le rapport d'activité du fax est un journal composé de 42 positions mémorisées sur l'activité du fax. Le journal est automatiquement imprimé toutes les 32 opérations effectuées.

Rapport du fax en cas de coupure de courant

En cas de coupure de courant, les évventuels messages en mémoire disparaîtront. Lorsque l'imprimante se rallumera, elle imprimera un rapport indiquant la date et l'heure de la coupure de courant ainsi que la présence eventuelle de documents en mémoire. Il faudra saisir à nouveau la date et l'heure.

Modification des paramètres du FAX : résolution et clair/obscur

Appuyer sur le bouton Qualité fax pour paramétrer la résolution du fax.

Les options disponibles sont : Normale, Haute et Photo, tant pour le mode N/B que Couleur.

Pour envoyer un document tel qu'une photo, par exemple, paramétrez la résolution sur Haute ou Photo.

Il est également possible de modifier la résolution durant la phase de numérisation de plusieurs pages ; les variations prendront effet à partir de la page successive à la modification.

Modification du type de sonnerie pour la réponse (différenciation des sonneries)

L'imprimante peut émettre des sons à travers la sonnerie, le buzzer ou le haut-parleur interne.

Il est possible de régler le volume de chacun de ces composants.

Volume sonnerie : sonnerie du téléphone ou du téléphone/fax (l'imprimante a identifié un appel vocal entrant et l'envoie au téléphone ; cette fonction n'est active qu'en mode Telefonepair). Volume buzzer : signalement d'erreur de réception ou de transmission. Volume haut-parleur : à utiliser pour entendre la tonalité de la ligne durant la composition du numéro (cette option est inactive par défaut).

Le réglage du volume de ces 3 composants est possible uniquement depuis l'application Toolbox.

Utilisation du répertoire

Appuyer sur le bouton Répertoire pour afficher le dernier numéro de fax appelé.

Pour rechercher un nom, appuyer à nouveau sur le bouton Répertoire ; le premier numéro du répertoire s'affichera :

• Parcourir alors les numéros du réseau à l'aide du Navigateur et, en correspondance du nom voulu, appeler en appuyant sur le bouton Démarrage fax.

Appuyer sur la touche numérique associée à l'initiale du nom figurant dans le répertoire. Parcourir le répertoire à l'aide du Navigateur jusqu'au nom voulu et appuyer sur le bouton Démarrage fax pour appeler.

Remarque : pour rechercher un nom commençant par la lettre A, appuyer une seule fois sur la touche 2 ; pour rechercher un nom commençant par la lettre C, appuyer trois fois sur la touche 2. Utiliser la même méthode pour les autres lettres de l'alphabet générées sur le pavé alphanumérique.

L'imprimante depuis un ordinateur

AVANT DE COMMENCER

LE GESTIONNAIRE D'ETAT DE L'IMPRIMANTE

L'APPLICATION TOOLBOX

IMPRESSION, COPIE ET NUMÉRISATION À L'AIDE DE TOOLBOX

IMPRESSION DEPUIS UNE APPLICATION

NUMÉRISATION D'UN DOCUMENT DEPUIS UNE APPLICATION

IMPRESSION DE PHOTOS

PARAMETRES FAX DEPUIS L'APPLICATION TOOLBOX

ENVOI D'UN FAX DEPUIS UN ORDINATEUR

Ce chapitre fournit les informations de base nécessaires à l'utilisation de l'imprimante branchée à un ordinateur. Pour plus d'informations sur les fonctions disponibles, consulter le Guide Utilisateur en sélectionnant Démarrer > Programmes > Olivetti.

D'autres informations sont disponibles en sélectionnant Aide dans les boîtes de dialogue.

Avant de commencer :

1. S'assurer que l'imprimante et l'ordinateur sont bien branchés et d'avoir installé le logiciel du CD d'installation comme indiqué dans le guide Installation de l'imprimante qui accompagne l'imprimante. 2. Charger le papier sur lequel imprimer. 3. S'assurer que les témoins d'encre terminée, situés sur le panneau frontal, sont éteints. Dans le cas contraire, il est conseillé de replacer la cartouche correspondante. Pour plus d'informations, voir "Remplacement des cartouches".

Le gestionnaire d'etat de l'imprimante

Le gestionnaire d'état de l'imprimante fournit des informations sur l'état actuel de l'imprimante. Il s'installe avec le logiciel du CD d'installation.

Lors d'une impression ou d'une copie, le gestionnaire d'état affiche automatiquement :

• Une représentation graphique du pourcentage d'impression ou de copie atteint. Le nombre de pages imprimées ou copiées par rapport au nombre total de pages à imprimer.
• Une représentation graphique du pourcentage estimé d'encre restant dans les cartouches noire et couleur. La possibilité d'annuler une impression ou une copie. L'adresse du site web du producteur, où il est possible d'obtenir les informations nécessaires à l'achat de cartouches neuves.

Le gestionnaire d'état se ferme automatiquement à la fin de l'impression ou de la copie, mais on peut le fermer à tout moment.

Si on ferme le gestionnaire d'état durant une impression ou une copie, il se réaffichera automatiquement.

• Quand l'encre est presque terminée ou terminée. Un point d'exclamation coloré indiquera que le niveau d'encre (couleur, noire ou les deux) est bas et le pourcentage correspondant.

Des fenêtres apparaitront pour afficher l'adresse du site web du producteur, où il est possible d'obtenir les informations nécessaires à l'achat de cartouches neuves.

De plus, le Gestionnaire d'état de l'imprimante affiche des fenêtres d'erreur quand :

• Une cartouche ou les deux manquent. Le verrou du scanner est soulevé. Le clavier est fermé et un processus d'impression ou de copie a été lancé. L'imprimante est sans papier. Il y a bourrage papier. Le format papier est erroné. L'imprimante est occupée par une autre tâche. L'imprimante n'a pas été reconnue. Le chargeur de cartouches est bloqué. L'imprimante ne fonctionne pas (erreur de système).

Ces fenêtres permettent de choisir de continuer ou d'annuler l'impression.

L'application Toolbox permet d'imprimer, de copier, de numériser, d'envoyer et de recevoir des fax à l'aide d'une seule fenêtre s'affichant à l'écran de l'ordinateur.

Depuis l'écran principal de l'application Toolbox, on peut :

• Imprimer des images et faire des copies.
• Numériser des documents et définir préalablement leur destination.
• Contrôler la quantité d'encre qu'il reste dans les cartouches installées.
• Accéder à la fonction Solutions et assistance, qui permet de :
• Nettoyer et tester les buses des cartouches.
• Aligner automatiquement les cartouches pour améliorer la qualité d'impression.
• Trouver l'adresse du site web du producteur, où il est possible d'obtenir les informations nécessaires à l'achat de cartouches neuves.
• Accéder aux informations sur le dépannage et l'entretien.
• Imprimer la page de test.

Accéder à la fonction Paramètres.

Impression, COPIE et numérisation à l'aide de TOOLBOX

Pour accéder à l'application Toolbox :

1. Du bouton droit de la souris, sélectionner l'icône Olivetti située sur la barre de tâches de Windows et exécuter l'application Toolbox ou sélectionner Démarrer > Programmes ou Tous les programmes > Olivetti > Olivetti Toolbox. L'écran principal de Toolbox s'affichera.

Remarque : sous Mac OS X, l'application Toolbox est disponible en sélectionnant l'icône présente sur le bureau ou sur la liste des programmes installés.

L'écran principal de Toolbox comprend les icônes représentant les divers outils disponibles.

Icône

Imprimante photographique

• Parcourir le disque dur ou la mémoire de l'appareil photo numérique non PictBridge/DPOF connecté à l'ordinateur pour trouver le dossier contenant les photos à imprimer.
• Sélectionner toutes les photos mémorisées dans le dossier ou seulement les photos de son choix, puis sélectionner le nombre de copies à imprimer.
• Sélectionner le type de papier et son format.
• Sélectionner si imprimer les photos sur une seule page, deux photos sur une page ou quatre photos sur une page.
• Imprimer un Photo Index.
• Imprimer les photos sélectionnées.

Icône

Possibilities :

Photocopieur

Définir le type de document à copier.Sélectionner le type de papier sur lequel imprimer et son format.Définir la qualité de copie.Eçclaircir ou ascombrir la copie et sélectionner la copie N/B ou couleur.Sélectionner la disposition de la copie imprimée : effectuer plusieurs numériisations et les imprimer sur une seule page ; faire des copies au format Poster en définissant le nombre de pages sur lesquelles disposer l'image copée ; réproduire l'image copée (clone) le nombre de fois nécessaire sans redimensionner l' image ou imprimer simplement l' image copée sur une page.Aucune disposition n'est disponible si la copie est effectué alors que le document à copier est place dans le chargeur automatique.Agrandir ou réduire le document ou la photo à copier ou régler automatiquement sa dimension pour l'adapter au format papier sélectionné.Remarque : aucune fonction de modification du format d'image ou de dispositions différentes n'est disponible si les documents sont placés dans le chargeur automatique.Sélectionner le nombre de copies à imprimer.Numériser un aperçu du document ou de la photo place sur la vitre du scanner UTILiser les commandes de sélection appropriées pour délimiter la zone de l'aperçu à numérique.Tourner, inverser, returner, agradir ou réduire l'aperçu de l' image.Définir le type de document à numérique et sélectionner le mode Couleur, Gris ou N/B.Définir la résolution, l'intensité de la couleur, la luminosité et le contraste de l' image à numérique.Remarque : si les documents sont placés dans le chargeur automatique, il est possible de numérique une page à la fois ou tous les documents en série.Selon l'outil sélectionné :Avec Numérisation sur fichier, enregistrer l'image numériquee au format TIFF (.tif), bitmap (.bmp) ou JPEG (.jpg) dans un dossier de l'ordinateur.Avec Numérisation sur application, numérique le document ou la photo dans une application sélectionnable ( comme un logiciel graphique, un programme de traitement de textes ou un logiciel de PAO).Avec Numérisation sur application, joindre le document ou la photo numériquee au format . jpg comprimé à un courriel ouvert par le programme de courrier électronique par défaut de l'ordinateur.Avec Numérisation sur fax, numérique le document ou la photo au format . jpg comprimé dans un programme de télécopie sélectionnable.

L'écran principal de Toolbox affiche également les liens vers Aide, Solutions et assistance, Paramètres.

Lien	Possibilities :
Aide	• Obtenir des informations complémentaires sur l'élement affchéé à l'écran de l'ordinateur.
Solutions et assistance	• Nettoyer et tester les cartouches. • Aligner automatiquement les cartouches. • Trouver l'adresse du site web du producteur, où il est possible d'obtenir les informations nécessaires à l'achat de cartouches neuves. • Accéder aux informations sur le dépannage et l'entretien.
Paramètres	• Modifier les paramètres par défaut des différentes fonctions disponibles.

1. Le document ou la photo ouvert dans l'application en cours d'utilisation, sélectionner Fichier > Imprimer pour ouvrir la boîte de dialogue Imprimer. 2. Sélectionner Préférences ou Propriétés, selon le système d'exploitation utilisé.

L'interface utilisateur du pilote de l'imprimante s'affichera à l'écran et permettra d'utiliser l'imprimante multifonctionnelle, comme indiqué dans le tableau suivant.

Préférences/Propriétés	Possibilities :
Papier/qualité	• Sélectionner manuellement la composition du document à imprimer : textes ou graphiques noirs seulement, combinaison de textes noirs ou de graphiques en couleur ou de photos, photos seulement - ou paramétrer la reconnaissance automatique de l'original en tant que combinaison de textes noirs ou de graphiques en couleur ou de photos. • Sélectionner le type de papier à utiliser, et son format. • Définir le format, en pouces ou en millimètres, de tous les types de papier personalisé à utiliser. • Sélectionner l'impression sans bords en cas de sélection de Couché, Glacé ou Carte pour le type de papier. • Charger manuellement le papier pour imprimer au format banderole, enveloppe pour étiquettes et transfert à chaud. • Sélectionner la qualité d'impression. • Sélectionner la qualité d'impression photographique en cas de chargement de papier photographique et de sélection de Photo pour le type de document ; le temps d'impression sera plus long. • Imprimer des documents composés de plusieurs pages, de la dernière à la première ; la sélection peut être annulée. • Sélectionner l'impression de l'image à la verticale ou à l'horizontal (l'imprimante adaptera la position de l'image à la sélection). • Sélectionner l'impression en N/B ou en couleur, selon le document original. • Définir le nombre de copies à imprimer, en commençant ou non par la dernière page. • Rétablit les paramètres par défaut ou enregistrer les paramètres de manière à les appliquer à l'impression suivante.
Disposition	• Paramétrer l'impression de chaque page du document, ou de la photo, sur une seule page. • Paramétrer l'impression de plusieurs pages sur une seule feuille de papier en disposant 2, 3, 4 ou 8 pages du document, ou de la photo, sur cette feuille de papier. • Définir l'ordre dans lequel les pages multiples seront disposées sur une seule feuille de papier et décidé de la présence ou de l'absence de bords autour de chaque image imprimée sur cette feuille de papier. • Paramétrer l'impression de plusieurs pages au format Poster en disposant le contenu d'une seule page sur plusieurs feuilles de papier. • Définir le nombre de feuilles sur lesquelles imprimer les images du poster séLECTIONnées et décidé de la présence ou de l'absence de bords autour de chacune des images qui compose le poster. • Rétabrir les paramètres par défaut ou enregistrer les paramètres de manière à les appliquer à l'impression suivante.
Niveau d'encre	• Afficher la quantité estimée d'encre qui reste dans les cartouches noire et couleur. • Disposer d'un lien direct qui permet, en sélectionnant Solutions et assistance, d'afficher des informations sur l'entretien et le dépannage. • Disposer d'un lien direct vers l'adresse du site web du producteur, où il est possible d'obtenir les informations nécessaires à l'achat de cartouches neuves.

Paramétrage des préférences d'impression depuis un ordinateur

Lorsqu'on imprime un document ou une photo, il est possible de sélectionner les trois modes suivants :

VITESSE : vitesse d'impression élevée, basse résolution et, par conséquent, économique de cartouches; NORMALE : vitesse et résolution d'impression moyennes, le meilleur compromis entre vitesse d'impression et impression de textes et de graphiques. Déconseillé pour l'impression de photos ou d'images complexes; - PHOTO : petite vitesse et haute résolution d'impression. Conseillé pour l'impression de photos; - RÉSOLUTION MAXIMALE : petite vitesse et qualité d'impression comparable à celle des laboratoires photo.

Cette option est active lorsque : on opte pour la Sélection Manuelle, on paramètre le type de document sur Photo et on sélectionne le papier Photographique.

Numérisation d'un document depuis une application

1. Placer le document sur la vitre du scanner ou, s'il est constitué de plusieurs pages, dans le chargeur automatique. 2. Numériser l'image depuis l'application en cours d'utilisation.

Si le document est placé sur la vitre du scanner, l'écran de l'interface utilisateur du pilote du scanner s'affiche. À gauche de l'écran s'affichera un aperçu à basse résolution du document ou de l'image de manière à pouvoir personnaliser la numérisation :

Standard

• Définir la composition du document à numériser : textes ou graphiques noirs seulement, combinaison de textes noirs ou de graphiques en couleur ou de photos, photos seulement.
• Rétablit les paramètres par défaut ou enregistre les paramètres de sorte à les appliquer à l'impression suivante.

Personnaliser

• Sélectionner la résolution de numérisation.
• Définir si numériser en couleurs réelles à 24 bits/pixel, en échelles de gris à 8 bits/pixel ou en N/B à 1 bit/pixel.
• Eclaircir ou assombrir l'image à numériser. Augmenter ou réduire le contraste de l'image à numériser.
• Rétablir les paramètres par défaut ou enregistrer les paramètres de sorte à les appliquer à l'impression suivante.

Remarque : si les documents sont placés dans le chargeur automatique, l'aperçu n'est pas disponible et il n'est pas non plus possible de personnaliser la numérisation.

Il est possible que l'application utilisée permette d'opter entre la numérisation d'une page à la fois ou de tous les documents en séquence.

1 Ouvrir l'application Toolbox pour accéder aux fonctions d'amélioration de la qualité de l'image. 2 Sélectionner Imprimante photographique pour appliquer un contrôle de correction. 3 Sélectionner le dossier de l'ordinateur contenant les photos à imprimer. 4 Sélectionner les photos à imprimer en appliquant les filtres d'amélioration voulus à chaque image : l'effet du filtre sur l'image est visible dans l'aperçu de la fenêtre de l'application Toolbox, à gauche de l'écran.

Les filtres disponibles sont :

amélioration du contraste; redéfinition des bords; équilibrage du blanc; - récapitulation de vieilles photos (il est possible de numériser une vieille photo aux couleurs déterminées, puis de la traiter avec ce contrôle); impression couleur sépia; - correction des yeux rouges.

5 Sélectionner Imprimer pour ouvrir la fenêtre de sélection du mode et du format d'impression.

Les images seront imprimées selon les paramètres définis.

Parametres FAX depuis l'application toolbox

L'application Toolbox (installée avec le logiciel du produit) permet de contrôler avec soin toutes les fonctions principales exécutées en mode fax. Pour accéder à la configuration de l'environnement Fax, sélectionnez

Toolbox > Paramètres > Paramètres fax.

Paramètres fax ouvre un menu déroulant offrant les options suivantes :

Paramètres fax Installation (Configuration et Réception) Service.

Paramètres fax

Les options suivantes sont disponibles :

• Temps de veille : pour définir le délai au terme duquel l'imprimante entre en mode économie d'énergie.
• Agenda TEL.: pour insérer dans l'agenda 10 personnes au maximum identifiées par un numéro de position, un numéro de téléphone et un nom.
• Date et heures : pour insérer la date et l'heure que vous pouvez aussi transférer depuis l'ordinateur relié à l'imprimante.

Installation

Les options suivantes sont disponibles :

• Nom et Numéro de fax de l'expéditeur.
• Langue à utiliser dans l'interface des commandes.
• Format du papier utilisé pour imprimer et gérer les formats de Fax reçus différents du papier chargé dans l'imprimante. Utilisation de la tête couleur pour imprimer en noir quand le niveau d'encre noir est bas (trichromique noire)
• Format de la date et de l'heure.

Vous disposez aussi des options : Configuration et Réception (^*)

Configuration

Remarque : pour confirmer les définitions choisies, sélectionnez INSTALLATION et Envoyer paramètre.

Pour configurer la ligne téléphonique, vous devez désigner les paramètres suivants :

Type de ligne

• Public : la ligne est gérée par l'opérateur de télécommunications national.
• Privé (PBX) : la ligne est gérée par un standard, connecté à son tour à une ou plusieurs lignes publiques, et qui commute et connecte différentes lignes internes (privées), sans avoir besoin d'utiliser le réseau téléphonique public. Si vous sélectionnez la ligne privée, les numéros téléphoniques actifs sont seulement ceux de la ligne interne.

Mode ligne : multifréquence ou impulsions. Sélectionnez le mode multifréquence. PBX flash : sélectionnez ce paramètre lorsque l'imprimante est connectée à un standard privé (PBX) avec gestion de l'impulsion FLASH, et que vous désirez envoyer les fax_seulement sur la ligne publique. ID demandeur : permet de visualiser le numéro de téléphone ou le nom de la personne qui vous appelle. Pour bénéficier de cette fonction, vous devez demander son activation à votre opérateur téléphonique. - Distant : si vous avez sélectionné Manuel comme Mode de Réception (*) car vous avez branché un téléphone externe à la prise gigogne de l'imprimante, quand vous tapez le code ** (prédéfini) sur le clavier du téléphone, vous activez le fax pour qu'il reçoive le document. - Moniteur ligne : active le haut-parleur de l'imprimante pour qu'il émette les multifréquences de la ligne téléphonique. - En-tête fax : le nom, le numéro de téléphone de l'expéditeur, la date, l'heure et le nombre de pages figureront sur le document envoyé. Vous pouvez définir la position de cet en-tête. Mode correction erreur : il permet de corriger les erreurs provoquées par des eventuelles perturbations de la ligne téléphonique. Rapport TX : il prévoit l'impression seulement si l'émission échoue (prédéfini), jamais ou toujours. Vitesse TX : 33600 bits/sec. sont prédéfinis ; la vitesse d'émission peut être réduite si elle n'est pas supportée par la ligne téléphonique. Volume buzzer et Volume haut-parleur : ils peuvent être définis de 0 à 8.

Réception (*)

Volume sonnerie : selectionnable de 0 à 8. - Nombre de sonneries : le modem de l'imprimante attend sur la ligne téléphonique et répond seulement après le nombre de sonneries définis; le comportement suivant dépend du Mode de Réception (*)Choisi. - Type de sonnerie : cochez cette case si deux numéroes de téléphone sont actifs sur la même ligne, le standard affère deux sonneries différentes que l'imprimante peut reconnaître durant la procédure d'installation. Ce paramètre n'est pas utilisable pour la France. - Timer fax/tél.: pour les modes de réception Tél./Fax, il permet de définir le délai au terme duquel l'imprimante reçoit l'emploi comme fax. Vous pouvez le définir entre 15 et 40 secondes.

Au cours de l'installation de l'imprimante, vous devez désigner le mode de reception en suivant les instructions indiquées ci-dessous.

Pour prédisposer la réception, mettez l'imprimante sous tension et attendez qu'elle soit en ligne.

Appuyer sur le bouton Menu du clavier du fax de l'imprimante, puis sur Mode de réception; CHOISSEZ le mode AUTOMATIQUE, MANUEL, TELEPHONE/FAX, ou REPONDEUR/FAX.

Automatique (paramètre par défaut)

L'imprimante est prédéposée pour la réception et l'impression de télécopies. Si vous branchez un appareil externe, un téléphone ou un répondeur automatique, vous devez changer la prédéposition.

L'appel est tout reçu par le téléphone. Lorsque l'utilisateur répond, s'il identifie un appel Fax, il peut déclencher le mode fax en tapant le code choisi (* * par défaut) sur le clavier du téléphone supplémentaire (s'il a choisi le paramètre Distant dans la Configuration Fax à partir du Toolbox).

Remarque: si vous branchez un téléphone supplémentaire sur la prise gigogne de l'imprimante, vous devez sélectionner le Mode de Réception MANUEL.

Telephone/fax

Après un certain nombre de sonneries (que vous pouvez modifier en sélectionnant Toolbox > Paramètres >

Paramètres fax > Installation > Réception), l'imprimante se connecte à la ligne téléphonique et peut reconnaître s'il s'agit d'un appel Fax ou Vocal : si l'appel est du type Vocal, la sonnerie change et continue jusqu'àu terme du début par le paramètre Timée fax/tel. (que vous pouvez modifier en sélectionnant Toolbox > Paramètres >

Paramètres fax > Installation > Réception) pour permettre à l'utilisateur de répondre au téléphone, ensuite l'appel revient sur l'imprimante; si l'appel est du type Fax, l'appareil reçoit et imprime la télécopie.

Repondeur/fax

Le répondeur doit être imperativement connecté à la prise gigogne de votre télécopieur. Le répondeur doit être impérativement connecté à la prise gigogne de votre télécopieur.

Avec ce mode de Réception, le nombre de sonneries qui précède l'entrée en fonction du répondeur (reportez-vous au manuel du dispositif) doit être inférieur au nombre (que vous pouvez modifier en Sélectionnant Toolbox > Paramètres > Paramètres fax > Installation > Réception) de sonneries après lequel l'appel est reçu par l'imprimante afin que le Répondeur décroche la ligne en premier. Même lorsque la ligne est décrochée par le répondeur, le modem de l'imprimante peut déterminer si l'appel est du type Vocal, dans ce cas il n'intervient pas, ou Fax, la télécopie est alors reçue et imprimée.

Remarque: si vous branchez un répondeur automatique à l'imprimante vous devez seLECTIONner le Mode de Réception REPONDEUR/FAX.

Service

Il contient une liste d'informations réservées du module fax pouvant être consultée par un technicien d'assistance. La liste contient les données relatives aux réglages matériels et logiciels de l'imprimante.

Remarque : ne pas modifier. Usage exclusif aux services techniques.

ENVOI d'un FAX depuis un ordinateur

Il est possible d'envoyer un fax :

• depuis l'application Toolbox, en plaçant l'original sur la vitre du scanner ou dans le chargeur automatique.

Envoi d'un fax depuis l'application toolbox en utilisant la fonction du scanner

1 Depuis l'application Toolbox, sélectionner Numérisation sur fax. Soulever le capot du scanner et placer le document ou la photo, face à numérique vers le bas. S'assurer que l'angle supérieur gauche du document ou de la photo est aligné sur l'angle supérieur gauche de la vitre du scanner. 2 L'écran de l'ordinateur affiche automatiquement l'interface utilisateur du pilote du scanner avec un aperçu à basse résolution de l'image (le nombre de pixels de l'image est indiqué au bas de l'écran, sous l'aperçu). Au besoin, modifier les caractéristiques de l'aperçu jusqu'à obtention de l'image finale à l'aide des outils appropriés (par exemple, retourner l'image, maker une image miroir, tourner l'image en sens horaire ou horaire inverse, l'agrandir ou la réduire). 3 Depuis l'onglet Standard, sélectionner les paramètres de numérisation :

• Type : sélectionner le type de document à numériser et appuyer sur le bouton correspondant : Texte (uniquement textes noirs ou graphiques), Mixte (combinaison de textes noirs, de graphiques couleur ou de photos) ou Photo (uniquement photos couleur).
• Couleur : Sélectionner la palette de couleurs du document ou de la photo à numériser et appuyer sur le bouton correspondant : Couleur (numérisation couleur 600 dpi), Gris (numérisation en échelles de gris 300 dpi) ou N/B (numérisation en noir et blanc 150 dpi).

Depuis l'onglet Paramètres, personnaliser les paramètres de numérisation :

• Résolution : sur le menu déroulant, sélectionner la résolution de numérisation. Résolutions disponibles : 200 dpi.

Remarque : pour envoyer un document en mode Fax, il n'est pas nécessaire d'utiliser de haute résolution.

• Intensité couleur : sur le menu déroulant, sélectionner le nombre de couleurs représentées par le nombre de bits. Valeurs disponibles : 1 bit, 8 bits ou 24 bits (N/B, Gris, Couleur).
• Régler la Luminosité et le Contraste du document ou de la photo à numérique. Déplacer le curseur de luminosité vers la droite pour éclaircir l'image ou vers la gauche pour l'assombrir. Déplacer le curseur vers la droite pour augmenter le contraste ou vers la gauche pour le réduire.

Dans les deux cas, la position centrale correspond à un paramètre moyen.

• Cocher la case Descreen (enlever fond) pour activer un filtré qui uniformise le fond de l'image, par exemple, en cas de numérisation des pages d'un journal. 5. Sélectionner Numérisation pour effectuer la numérisation finale du document ou de la photo. 6. La numérisation terminée, une boîte de dialogue propose de numériser d'autres pages. Sélectionner Non pour quitter ou Oui pour numériser d'autres pages. 7. Le document (ou les pages qui composent le document à envoyer) numérique, l'écran affiche :
• Les paramètres relatifs au mode d'envoi du fax, si l'imprimante Linea Office Fax est l'imprimante par défaut, configurée avec les paramètres par défaut de l'application Toolbox.

La possibilité de sélectionner le fax auquel envoyer le document numérique. 8 Sélectionner l'imprimante Linea Office Fax et confirmer en appuyant sur OK, puis ouvrir la fenêtre de paramètres fax. 9 Remplir la fenêtre de paramétrage du fax en saisissant les informations nécessaires dans les champs existants. Le seul champ obligatoire pour envoyer un fax est celui du numéro de fax.

Les informations utiles à l'envoi d'un fax sont les suivantes :

nom et prénom du destinataire société - numéro de fax - titre.

Il est également possible d'utiliser le réseau standard de Windows pour mémoriser, rechercher et modifier les coordonnées des destinataires.

Remarque : sélectionner un nom déjà dans le Agenda tél., il est possible de le rechercher en le sélectionnant dans le répertoire.

Autres options disponibles :

Page de couverture du fax; - Message à envoyer au destinataire; Impression du document télécopié.

Remarque : appuyer sur le bouton Val. par défaut pour rétablir les paramètres par défaut de l'application Toolbox.

10 Ouvrir la boîte de dialogue Qualité :

Paramétrer la qualité du fax en sélectionnant :

• qualité Photo, Normale ou Haute pour le mode N/B;
• qualité Photo ou Haute pour le mode Couleur.

Paramétrer le niveau de contraste en déplaçant le curseur.

11 Envoyer le fax selon les paramètres définis. Le document sera envoyé au destinataire.

Envoi d'un fax depuis l'application toolbox en utilisant le chargeur automatique de documents

1 Depuis l'application Toolbox, sélectionner Numérisation sur fax.

Placer le document (ou plusieurs documents) dans le chargeur automatique de documents.

Remarque : pour plus d'informations, voir "Introduction des feuilles dans le support papier".

L'écran de l'ordinateur affiche automatiquement l'interface utilisateur du pilote du scanner, avec un aperçu à basse résolution de l'image (le nombre de pixels de l'image est indiqué au bas de l'écran, sous l'aperçu). Sous l'aperçu, deux boutons permettent d'opter pour la numérisation de toutes les pages du document en séquence ou une page à la fois.

4 Si on a opté pour la numérisation du document une page à la fois, sélectionner les paramètres de numérisation suivants : - Type : sélectionner le type de document à numériser et appuyer sur le bouton correspondant : Texte (textes ou graphiques noirs seulement), Mixte (combinaison de textes noirs ou de graphiques en couleur ou de photos) ou Photo (photos couleur seulement). - Couleurs : sélectionner l'échelle chromatique du document ou de la photo à numériser et appuyer sur le bouton correspondant : Couleur (numérisation en couleur), Gris (numérisation en échelle de gris) ou N/B (numérisation en noir et blanc). - Résolution : sur le menu déroulant, sélectionner la résolution de numérisation. Pour télécopier un document, il n'est pas nécessaire d'utiliser des résolutions élevées. Luminosité et Contraste : déplacer le curseur de luminosité vers la droite pour éclaircir l'image ou vers la gauche pour l'assombrir. Déplacer le curseur de contraste vers la droite pour augmenter le contraste ou vers la gauche pour le réduire. Dans les deux cas, la position centrale correspond à un paramètre moyen. 5 Au besoin, modifier les caractéristiques de l'aperçu à l'aide des outils prévus à cet effet de manière à obtenir l'image finale voulue (par exemple, créer une image miroir, faire tourner l'image en sens horaire ou horaire inverse ou encore l'agrandir ou la réduire). 6 Sélectionner Numériser pour effectuer la numérisation finale du document. 7 La numérisation terminée, une fenêtre s'affiche qui demande d'effectuer la numérisation d'autres pages. Sélectionner Non pour quitter ou Oui pour numériser d'autres pages.

Si on a opté pour la numérisation de toutes les pages en séquence, les modifications de l'aperçu ne seront pas valides et les pages du document seront numérisées sans autres interruptions.

8 Le document (ou les pages qui composent le document à envoyer) numérique, l'écran affiche : - les paramètres relatifs au mode d'envoi du fax, si l'imprimante Linea Office Fax est l'imprimante par défaut, configurée avec les paramètres par défaut de l'application Toolbox. ou - la possibilité de sélectionner le fax auquel envoyer le document numérique. 9 Sélectionner l'imprimante Linea Office Fax et confirmer en appuyant sur le bouton OK, puis ouvrir la fenêtre de paramétrage du fax. 10 Remplir la fenêtre de paramétrage du fax en saisissant les informations nécessaires dans les champs existants. Le seul champ obligatoire pour envoyer un fax est celui du numéro de fax.

Les informations utiles à l'envoi d'un fax sont les suivantes :

nom et prénom du destinataire; - société; - numéro de fax; - titre.

Il est également possible d'utiliser le réseau standard de Windows pour mémoriser, rechercher et modifier les coordonnées des destinataires.

Remarque: si un nom figure déjà dans l'Agenda tél., il est possible de le rechercher en le sélectionnant dans le répertoire.

Autres options disponibles :

page de couverture du fax ; message à envoyer au destinataire ; impression du document télécopié.

Remarque : appuyer sur le bouton Val. par défaut pour rétablir les paramètres par défaut de l'application Toolbox.

11 Ouvrir la boîte de dialogue Qualité :

Paramétrer la qualité du fax en sélectionnant :

• qualité Photo, Normale ou Haute pour le mode N/B;
• qualité Photo ou Haute pour le mode Couleur.

Paramétrer le niveau de contraste en déplaçant le curseur.

12 Envoyer le fax selon les paramètres définis. Le document sera envoyé au destinataire.

Envoi d'un fax depuis un fichier

1 Ouvrir le fichier mémorisé sur l'ordinateur depuis l'application à laquelle il est associé. 2 Depuis l'application, ouvrir le menu d'impression et sélectionner l'imprimante Linea Office Fax. 3 Sélectionner OK pour ouvrir la fenêtre de paramétrage du fax. 4 Remplir la fenêtre de paramétrage du fax en saisissant les informations nécessaires dans les champs existants. Le seul champ obligatoire pour envoyer un fax est celui du numéro de fax.

Les informations utiles à l'envoi d'un fax sont les suivantes :

nom et prénom du destinataire société - numéro de fax - titre.

Il est également possible d'utiliser le réseau standard de Windows pour mémoriser, rechercher et modifier les coordonnées des destinataires.

Remarque: si un nom figure déjà dans l'Agenda tél., il est possible de le rechercher en le sélectionnant dans le répertoire.

Autres options disponibles :

Page de couverture du fax - message à envoyer au destinataire. Impression du document télécopie.

Remarque : sélectionner Val. par défaut pour rétablir les paramètres par défaut de l'application Toolbox.

5 Ouvrir la boîte de dialogue Qualité.

Paramétrer la qualité du fax en sélectionnant :

• qualité Photo, Normale ou Haute pour le mode N/B;
• qualité Photo ou Haute pour le mode Couleur.

Paramètres le niveau de contraste en déplaçant le curseur. Envoyer le fax selon les paramètres définis. Le document sera envoyé au destinataire.

Les cartouches

Contrôlé des niveaux d'encre

REplacement DES CARTOUCHES

ALIGNEMENT DES CARTOUCHES

GESTION DES CARTOUCHES EN MODE FAX

UTILISATION DE LA CARTOUCHE PHOTOGRAPHIQUE

Il est possible de contrôler le niveau d'encre des cartouches directement depuis le panneau frontal de l'imprimante, depuis le pilote de l'imprimante, depuis l'application Toolbox, depuis le pilote du scanner ou depuis le gestionnaire d’été.

Depuis le panneau frontal de l'imprimante :

Quand les témoins d'encre noire ou couleur commencent à clignoter, le niveau de la cartouche commence à baisser. - Quand le témoin est fixe, l'imprimante est presque sans encre et il est conseillé de remplacer la cartouche.

Depuis le pilote de l'imprimante :

1 Un document ouvert dans une application, Sélectionner Fichier > Imprimer. La boîte de dialogue Imprimer s'affiche à l'écran. 2 Sélectionner Préférences ou Propriétés, selon le système d'exploitation utilisé. L'interface utilisateur du pilote de l'imprimante s'affiche à l'écran. 3 Sélectionner l'onglet Niveau d'encre. Les deux témoins de niveau d'encre indiquent le pourcentage estimé d'encre restant dans les cartouches.

Depuis l'application toolbox :

1 Ouvrir l'application Toolbox depuis l'icône Olivetti située sur la barre de tâches ou sur le bureau ou alors en sélectionnant Démarrer > Programmes ou Tous les programmes > Olivetti > Olivetti Toolbox. La fenêtre principale de Toolbox s'ouvre. 2 Sélectionner Solutions et assistance. 3 Sélectionner > Cartouches d'encre neuves.

Dans la boîte de dialogue Cartouches d'encre neuves, les témoins de niveau indiquent le pourcentage estimé d'encre restant dans les cartouches.

Depuis le pilote du scanner :

Lors de la numérisation d'un document ou d'une photo, au bas de la fenêtre, les témoins de niveau indiquent le pourcentage estimé d'encre restant dans les cartouches.

Depuis le gestionnaire d'état :

Durant une impression ou une copie depuis un ordinateur, le gestionnaire d'état de l'imprimante s'affiche à l'écran. La fenêtre affiche les informations sur l'impression et le niveau d'encre restant dans les cartouches. Pour plus d'informations, voir "Le Gestionnaire d'état de l'imprimante".

Informations nécessaires à l'achat de cartouches neuves

Afin de garantir le bon fonctionnement de l'imprimante et une qualité d'impression de haut niveau, il est essentiel d'utiliser exclusivement les cartouches Olivetti originales.

Utiliser les codes suivants pour l'achat des cartouches :

Cartouche d'encre noire, code B0631 - IN701 Cartouche d'encre à trois couleurs, code B0632 - IN703 Cartouche d'encre photographique, code B0633 - IN705 Cartouche d'encre noire haute définition, code B0628 - IN702 Cartouche d'encre à trois couleurs haute définition, code B0629 - IN704 Cartouche d'encre photographique haute définition, code B0630 - IN706

ATTENTION : les cartouches sont à usage unique.

Il est conseillé d'utiliser les cartouches originales. La qualité d'impression n'est pas assurée et la garantie ne couvre pas d'éventuels problèmes dus à l'utilisation d'accessoires, de pièces ou de composants non originaux.

ATTENTION : avant de suivre les procédures ci-après, lire et appliquer les informations relatives aux normes de sécurité figurant dans ce guide.

1. Allumer l'imprimante. 2. Des deux mains, soulever le couvercle de l'imprimante.

Le levier de support bloque automatiquement le couvercle de l'imprimante en position ouverte.

Le chargeur se positionne au centre de l'imprimante de manière à faciliter l'insertion des cartouches.

Appuyer sur le levier de verrouillage pour extraire la cartouche à remplacer.

ATTENTION : la cartouche noire (ou photographique) doit toujours être insérée dans le support gauche alors que la cartouche couleur doit être insérée dans le support droit.

4 Pour réutiliser par la suite la cartouche extraite, l'insérer dans le compartiment pour cartouche noire ou photographique de l'imprimante. 5 Avant d'installer une cartouche neuve, enlever la bande protectrice qui la recouvre.

Remarque: cette procédure concerne la cartouche couleur. La procédure de remplacement de la cartouche noire ou photographique est la même. 6 Insérer la cartouche neue et la pousser vers l'arrière de l'imprimante jusqu'à ce qu'elle s'enclenche.

7 Soulever le couvercle de l'imprimante et pousser le levier de support. Le couvercle de l'imprimante s'abaissera jusqu'à la fermeture complète.

8 L'imprimante exécute automatiquement l'alignment des cartouches, qui se termine par l'impression d'un texte technique. Charger du papier A4 et attendre l'impression.

Alignement des cartouches

Les cartouches sont automatiquement alignées par l'imprimante chaque fois qu'une cartouche neuve est installée. Il faut cependant aligner manuellement les cartouches lorsque les caractères imprimés ne sont pas nets ou lorsque les lignes sont irrégulières. L'alignement peut également améliorer la qualité d'impression après le nettoyage des buses des cartouches.

Alignement des cartouches depuis l'application toolbox

Ouvrir l'application Toolbox en cliquant du bouton droit de la souris sur l'icone Olivetti situés sur la barre de tâches ou en sélectionnant Démarrer > Programmes ou Tous les programmes > Olivetti > Olivetti Toolbox. La fenêtre principale de l'application Toolbox s'affichera.

1 Sélectionner Solutions et assistance > Imprimer la feuille d'alignement. 2 Sélectionner Imprimer. 3 La feuille d'alignement imprimée, les cartouches seront alignées. 4 Sélectionner Fermer pour revenir à la fenêtre principale de l'application Toolbox.

Lorsque la cartouche d'encre noire est presque vide, l'impression du noir s'effectue en trichromie avec la cartouche couleur.

Ainsi, il est possible de recevoir un fax même si l'encre noire est terminée.

Il est conseillé de replacer la cartouche noire au plus tôt.

Lors du chargement de la nouvelle cartouche d'encre noire, l'impression des fax est à nouveau paramétrée avec les deux cartouches (noire et couleur).

Pour paramétrer manuellement la gestion des cartouches en mode Fax, utiliser l'application Toolbox depuis l'ordinateur (sélectionner Toolbox > Paramètres > Paramètres fax).

Utilisation de la cartouche photographique

Utiliser la cartouche photographique avec la cartouche couleur pour obtenir plusieurs résultats lors de l'impression de photos. Pour les opérations normales d'impression en noir et blanc ou en couleur, utiliser les cartouches noire et couleur. L'imprimante est pourvue d'un compartiment de rangement et conservation de la cartouche noire ou photographique non utilisée.

Pour remplacer les cartouches d'encre :

1 Ouvrir l'unité de numérisation de l'imprimante. 2 Extraire la cartouche d'encre à replacer. 3 Ouvrir le couvercle du logement de la cartouche. 4 Introduire la cartouche dans son logement, les buses vers le bas et les contacts vers la droite. 5 Placer la cartouche dans son logement en pressant légèrement le levier de blocage. 6 Introduire la cartouche neue dans l'imprimante.

Pour plus d'informations, voir "Remplacement des cartouches". 7 Fermer l'unité de numérisation de l'imprimante.

ATTENTION: ne pas nettoyer l'intérieur de l'imprimante ni utiliser de détachants, de produits à base d'acétone, de détergents liquides ou en aérosol car ils pourraient endommager la carrosserie de l'imprimante et la vitre du scanner.

1 Utiliser un linge doux et sec ou imbibé d'eau tiède pour éliminer la poussière, la saleté et les taches, exclusivement de la carrosserie de l'imprimante. 2 Nettoyer délicatement l'intérieur blanc du capot du scanner avec un linge doux et sec ou imbibé d'eau tiède. 3 Nettoyer la vitre du scanner avec un linge doux imbibé d'eau tiède ou d'un produit de nettoyage pour vitres.

Nettoyage des BUSES des cartouches

Nettoyer les buses des cartouches lorsque :

• Des rayures horizontalement blanches ou colorées apparaissent à l'impression; Les couleurs sont ternes, ne s'impriment qu'en partie ou pas du tout;
• Les lignes verticales sont irrégulières.

Pour nettoyer les buses des cartouches :

1 S'assurer d'avoir chargé du papier A4 dans l'imprimante. Voir "Introduction des documents dans le chargeur automatique". 2 Ouvrir l'application Toolbox en cliquant du bouton droit de la souris sur l'icône Olivetti située sur la barre de tâches ou en sélectionnant Démarrer > Programmes ou Tous les programmes > Olivetti > Olivetti Toolbox. La fenêtre principale de l'application Toolbox s'affichera.

3 Sélectionner Solutions et assistance. 4 Sélectionner l'option "Nettoyer et tester les buses". 5 Sélectionner Imprimer.

L'imprimante nettoiera automatiquement les buses et imprimera une page de test.

6 Le nettoyage terminé, sélectionner Fermer pour revenir à la fenêtre principale de l'application Toolbox.

Problèmes durant l'installation de l'imprimante

Avant de dire cette section : Problèmes durant l'installation de l'imprimante

1. S'assurer que l'imprimante est bien branchée à une prise de terre conforme aux caractéristiques électriques de l'imprimante (100 - 240 V CA, 50 - 60 Hz) et que l'imprimante est allumée. 2. Si l'imprimante est branchée à un ordinateur, s'assurer que ces deux dispositifs sont allumés. 3. Systèmes d'exploitation acceptés : Microsoft Windows 2000 (Service Pack 4 ou versions ultérieures), XP (Service Pack 2 ou versions ultérieures) et Vista ou alors MAC OS X 10.2, OS X 10.3 et OS X 10.4.

Problèmes	Causes possibles	Solutions
L'imprimante ne s'allume pas.	• Le cordon d'alimentation n'est pas bien branché à l'imprimante et/ou à la prise électrique.	1 S'assurer que les deux extrémités du cordon d'alimentation sont bien branchées.
	• La prise électrique ne fonctionne pas.	2 S'assurer que la prise de terre fonctionne.
Après avoir introduit le CD d'installation dans le lecteur CD de l'ordinateur, le programme d'installation ne démarre pas automatiquement.	• L'ordinateur utilise un système d'exploitation non compatible avec le logiciel du CD.	1 Utiliser le CD Windows pour Win2000, XP et Vista, le CD MAC pour OS X 10.2, OS X 10.3 et OS X 10.4.
	L'option d'exécution automatique du CD est désactivée.L'ordinateur ne trouve pas le fichier setup.exe sur le CD.	Sous Windows :Sortir le CD d'installation du lecteur de CD et le réintroduire,étiquette vers le haut.Sélectionner Démarrer > Exécuter > Parcourir.Rechercher l'identificateur du lecteur de CD et sélectionner Ouvrir.Sélectionner Installation > Ouvrir. Le fichier setup.exe s'affichera dans la boîte de dialogue.Appuyer sur OK et suivre les instructions qui s'affichent à l'écran.In ambiente Macintosh :Allumer l'ordinateur et introduire le CD d'installation dans le lecteur de CD.Sélectionner l'icône du CD pour lancer l'installation du logiciel et suivre les instructions qui s'affichent à l'écran.
Le nom de l'imprimante ne s'affiche pas lorsqu'on sélectionne Fichier > Imprimer depuis une application.L'imprimante ne s'affiche pas dans le dossier Imprimantes du panneau de configuration de Windows.L'imprimante est branchée à un ordinateur via le cable USB et ne peut être utilisé.L'imprimante est branchée à un ordinateur via le cable USB et le message "Nouveau dispositif détecté" ne s'affiche pas à l'écran de l'ordinateur.	Le pilote de l'imprimante n'est pas bien installé.L'ordinateur n'a pas trové le pilote de l'imprimante.L'ordinateur n'a pas trové le pilote de l'imprimante.L'ordinateur qu'relie l'imprimante à l'ordinateur est mal branché.Le cable USB qui relié l'imprimante à l'ordinateur est mal branché.Le pilote de l'imprimante est mal installé.	Fermer toutes les applications ouvertes.Désinstaller l'imprimante.Réinstaller le logiciel de l'imprimante comme indiqué sur la fiche d'installation ou aux passages précédents.Désinstaller l'imprimante.Réinstaller le logiciel de l'imprimante.Brancher l'imprimante à un port USB.Eteindre l'imprimante et débrancher le cable USB de ces deux dispositifs.Rebrancher le cable USB aux deux dispositifs comme indiqué sur la fiche d'installation, puis rallumer l'imprimante avant l'ordinateur.Désinstaller l'imprimante.Réinstaller le logiciel de l'imprimante.Brancher l'imprimante à un port USB.

Problèmes à l'allumage de l'imprimante

Problèmes	Causes possibles	Solutions
L'imprimante ne s'allume pas lorsqu'on appuie sur le bouton On/Off du clavier	• Le cordon d'alimentation est mal branché à l'imprimante et/ou à une prise de courant qui fonctionne.	• Débrancher le cordon d'alimentation de l'imprimante et de la prise, puis le rebrancher.
		• S'assurer que la prise de courant fonctionne en branchant un autre dispositif dont on est sur du fonctionnement pour voir s'il s'allume.
Un LED est allumé sur le panneau frontal de l'imprimante.	• Erreur spécifique de l'imprimante signalée par le LED.	• Appliquer la solution relative au LED spécifique.

Problèmes d'impression/copie/numérisation

Problèmes	Causes possibles	Solutions
La commande d'impression depuis une application est inactive.	• L'imprimante n'est pas celle qui est définitie par défaut.	• Sous Windows :1 SéLECTIONNer Démarrer > Paramètres > Imprimantes et fax.2 Du bouton croit de la souris, sélectionner l'icône de l'imprimante et sélectionner Définir par défaut.Sous Macintosh :1 Réinstaller le logiciel fourni avec l'imprimante et contrôle les paramètres d'impression et du spooler du système Mac OS X.
	• L'imprimante est mal branchée à l'ordinateur.	1 Éteindre l'imprimante et l'ordinateur, puis débrancher le cable USB de ces deux dispositifs.2 Rebrancher le cable USB, puis rallumer l'imprimante avant l'ordinateur.
L'imprimante s'accêté au milieu d'une impression.	• Il y a bourrage papier.	1 Éliminer le bourrage papier.Voir "Élimination du bourrage papier".2 Appuyer sur le bouton Annuler pour annuler l'erreur.L'impression reprendra à partir de la page suivante.
Le noir et/ou la couleur sont complètement absents.	• La bande protectrice de la cartouche noire et/ou couleur n'a pas été enlevée.	Enlever la bande protectrice et réintroduire la cartouche.
Des rayures horizontales apparaisent à l'impression.	• Inefficacité-temporaire des cartouches	Nettoyer les cartouches. Voir "Nettoyage des buses des cartouches".
Les caractères imprimés ne sont pas bien définis.	• Les cartouches ne sont plus alignées.	• Aligner les cartouches depuis l'ordinateur. Voir "Alignment des cartouches depuis l'application Toolbox".
La copie imprimée est complètement blanche ou complètement noire.	• Faux contact du capteur d'images.	• Contacter le service d'assistance technique.

Messagesd'erreurdu FAX

L'afficheur du clavier du fax qui, normalement, indique la date et l'heure, informe l'utilisateur sur l'état de l'activité courante du fax. Les messages qui s'affichent n'empêchent pas l'imprimante de fonctionner normalement et peuvent rester affichés jusqu'à l'utilisation suivante du module de télécopie.

Pour éliminer le message affiché, appuyer sur le bouton Annuler ("C") du clavier du fax.

Messages en phases de transmission

Message	Description
EMIS. INTERROMPUE	• L'utilisateur a interrompu la transmission en cours en appuyant sur le bouton Annuler.
TRANS. IMPOSSIBLE	• Le scanner est deja occupé par d'autres opérations, par exemple, depuis l'ordinateur. Attende la fin de l'opération en cours sur le scanner pour numérique un nouveau document à télécopier.
MEM. EMI. PLEINE	• La mémoire disponible du fax est pleine car le scanner a deja méMorisé trop de documents ; il n'est plus possible de mémoriser d'autres documents. Télécopier les documents présents en mémoire ou les supprimer.
ERREUR EMI.	• Ce message s'affiche à la fin d'une transmission via fax qui a échoué. Essayer d'envoyer un autre document via fax.

Messages en phase de réception

Message	Description
REC. INTERROMPUE	• L'utilisateur a interrompu la réception en cours en appuyant sur le bouton Annuler.
ERREUR REC.	• Ce message s'affiche à la fin d'une réception via fax qui a échoué. Essayer de receivevoir un autre document via fax.
MEMOIRE PLEINE	• La mémoire disponible du fax est pleine car il a déjà reçu trop de documents. Si ce type d'erreur se produit, le rapport du fax affiche un code d'erreur générique. Il est conseillé d'imprimer les documents reçus présents en mémoire ou de les supprimer si inutiles.

Messages génériques

Message	Description
VIDE	• La mémoire du fax ne contient aucune donnée. Ce message s'affiche, par exemple, lorsqu'on tente d'imprimer des rapportss absents ou lorsqu'on accede au répertoire alors qu'aucune donnée n'y est mémorisée.
PROGRAM. ERRONEE	• Erreur de paramétrage de la date et de l'heure. Saisir à nouveau les données et s'assurer de leur validité.
FAX INUTILIBLE	• Ce message s'affiche lors du diagnostic à l'allumage de l'imprimante. Il indique un problème de fonctionnement du module de télécopie; s'il s'affiche, éteindre et rallumer l'imprimante. Si le problème persiste, appeler l'assistance technique.
ERR. IMPRIMANTE	• Erreur générique du module d'impression. Causes possibles: encre terminée dans une des cartouches installées, absence de papier dans le bac, bourrage papier, etc.Pour plus d'informations, vérifier les tímoins du panneau frontal de l'imprimante ou, si cette dernière est branchée à un ordinateur, utiliser le gestionnaire d'état pour rechercher d'éventuels messages d'erreur.

CODES d'erreur imprimés sur le rapport du FAX

Les codes d'erreur sont imprimés automatiquement sur le rapport de transmission ou d'activité du fax.

Codes d'erreur sur le rapport de transmission

Les codes d'erreur imprimés sur le rapport de transmission du fax sont représentés par deux chiffres indiquant la cause de l'erreur et par une brève description qui en facilite la compréhension.

Code	Message	Description	À faire
00	OK	Aucune erreur.	Aucune action. Le fax a bien été envoyé.
03	AUCUNE REPONSE	Le correspondant ne-reply pas à l'appel ou il ne s'agit pas d'un fax.	Vérifier que le numéro du correspondant est exact.
04	ERREUR D'EMISSION RENVOYER DEPUIS PAGE nn	Une anomalie a été détectée durant la transmission. "nn" indique le numéro de la page où l'erreur s'est produit.	Répéter la transmission à partir de la page indiquée sur le rapport.
06	OCCUPE	La ligne est occupée.	Retenter lorsque la ligne est libre.
09	TOUCHE STOP APPUYEE	La transmission a été interrompue.	Aucune action.
14	ERREUR EMI.	Durant la transmission du fax, une erreur s'est produit ou le correspondant a interrompu la réception du fax.	Tenter de renvoyer le fax ou s'assurer que le correspondant à l'intention de receivevoir le fax.
15	RETENTER EN N/B	Envoi un cours d'un document en couleur alors que le correspondant n'est pas à même de le receivevoir.	Renvoyer le fax en sélectionnant le mode noir et blanc (N/B).

Codes d'erreur sur le rapport d'activité

Les codes d'erreur imprimés sur le rapport d'activité du fax complètent tant les codes d'erreur de transmission décrits plus haut que les codes de réception ci-après.

Les codes d'erreur sont représentés par deux chiffres et indiquent la cause de l'erreur. Pour des raisons de place, seul le code à deux chiffres figure sur le rapport d'activité du fax, sans aucune description.

Code	Message	Description	À faire
10	ERREUR REC.	Durant la réception du fax, une erreur s'est produit ou le correspondant a interrompu la transmission du fax.	Demander au correspondant d'envoyer un nouveau fax.
11	MEMOIRE PLEINE	La mémoire disponible du fax est pleine car il a déjà reçu trop de documents.	Imprimer les documents reçus prêSENTs en mémoire ou les supprimer si inutiles.

Élimination du bourrage PAPIER

1 Tenir fermement le papier et le retarder délicatement de l'imprimante. Si le papier se déchire, s'assurer d'avoir enlevé tous les morceaux de l'imprimante. 2 Pour éliminer une erreur qui s'est produite durant une impression ou une copie, appuyer sur le bouton allumé du clavier de manière à reprendre l'impression à partir de la page suivante. Si une erreur s'est produite durant la réception d'un fax, appuyer sur le bouton Annuler ("C") pour reprendre l'impression à partir de la page qui a provoqué l'erreur.

6 Caractéristiques techniques

CHARACTERISTIQUES GENÉRALES

CHARACTERISTIQUES DE L'IMPRESSION

CHARACTERISTIQUES DE LA COPIE

CHARACTERISTIQUES DE LA NUMÉRISATION

CARACTERISTIQUES DE LA TÉLÉCOPIE

CHARACTERISTIQUES DU PAPIER

Caractéristiques générales

Clavier

• Afficheur à 2 lignes de 16 caractères.
• Clavier du fax à 10 numéros de sélection, touche * et touche #.
• 4 touches de fonction de télécopie : répertoire, qualité de transmission, Démarrer fax couleur et Démarrer fax N/B.
• Bouton Menu, Navigateur et Confirmer pour paramétrer le fax, utiliser le réseau et imprimer les rapports.
• 4 touches de fonction : Démarrer Impression, Démarrer copie N/B, Démarrer copie couleur, Démarrer numérisation depuis l'ordinateur. 1 touche de sélection de la qualité d'impression et de copie.
• Afficheur à 2 chiffres pour voir le nombre de copies définis avec les touches +/-.
• Bouton Annuler pour terminer les opérations en cours et annuler les éventuelles erreurs.
• Bouton On/Off.

Témoins lumineux

1 LED verte indiquant la connexion USB. 4 LED indiquant les erreurs de papier, cartouche couleur, cartouche noire et cartouche photographique. 1 LED indiquant que la mémoire contient un fax reçu et à imprimer ou une erreur de transmission ou de réception de fax.

Support papier

• Capacité : environ 100 feuilles A4 de 80g/m²
• Environ 10 enveloppes, 30 cartes postales, 20étiquettes.
• 20 feuilles de papier-calque, 20 feuilles de papier photographique.

Chargeur automatique de documents

• Capacité : environ 35 feuilles A4 de 80g/m²
• Format papier : A4, Legal, Letter, A5.

Capacité mémoire

• Mémoire à lecture seule (ROM) de 2 Mo.
• Mémoire à accès aléatoire (RAM) de 32 Mo.

Dimensions et poids

Hauteur:24cm Largeur:44cm Profondeur:35cm - Poids : 8,5 kg

Alimentateur

Alimentateur universel externe à reconnaissance automatique, modèle CWT PAA060P.

Tension d'entrée

100 - 240 V CA, 50-60 Hz, 1,7 A max. avec mise à la terre.

Tension de sortie

30Vcc,2A

Connectivité

• USB 2.0 à haute vitesse sur le panneau arrière de l'imprimante pour branchement ordinateur.
• USB 1.1 compatible PictBridge sur le panneau frontal pour branchement appareil photo numérique.

Caractéristiques générales

Plages de température

Plages d'humidité

Logiciel et documentation

Configuration système requise de l'ordinateur connecté

Service: de 15°C à 35°C Stockage: de -5 °C à +45 °C Transport: de -15 °C à +55 °C

Service: de 15 % à 85 %, sans condensation. Stockage: de 15 % à 85 %, sans condensation. Transport: de 5 % à 95 %, sans condensation.

• Pilote imprimante et scanner (WIN/MAC). Application Toolbox (WIN/MAC). Documentation utilisateur (WIN/MAC).
• Logiciel supplémentaire (WIN).

Système d'exploitation : Microsoft Windows 2000

Service Pack 3 ou versions ultérieures, XP Service Pack 2 ou versions ultérieures ou Vista ou MAC OS X 10.2, OS X 10.3, OS X 10.4.

Memoire RAM

256 Mo pour Windows 2000/XP (512 Mo recommandés). 512 Mo pour Windows Vista (1 Go recommandé).

Espace disque dur : 500 Mo.

Caractéristiques de l'impression

Technologie d'impression

Système d'impression

Résolution d'impression

Marges

Mode d'impression directe

Jet d'encre

Cartouches :

• À 3 couleurs (cyan, magenta, jaune) Noire Photographique à 3 couleurs.

Pour l'impression de photos, remplacer la cartouche noire par la cartouche photographique (vendue séparément).

• Jusqu'à 4800 dpi optimisés.

Sans bords sur tous les types de papier spécial pour imprimantes à jet d'encre.

Disponible depuis :

• Index photo. Dispositifs PictBridge/DPOF compatibles. Dispositifs compatibles (clé ou lecteur USB).

Caractéristiques de la copie

Résolution	Jusqu'à 1200 x 1200 dpi
Mode de copie	Autonome - 100 %, adapter à la page. (seulement si le document est placé sur la vitre du scanner). - type de papier/vitesse : papier ordinaire et papier photographique. - réglage du contraste : clair, normal, obscur. Depuis l'application Toolbox : - réduction/agrandissement de 25 % à 400 %,mode Clone, Poster.
Nombre de copies	99 maximum.

Characteristiques de la numérisation

\section*{Caractéristiques de la numérisation}

Type de scanner	Flatbed, CIS (Contact Image Sensor).
Résolution optique	• Jusqu'à 1200 x 1200 dpi.
	• Interpolation : jusqu'à 9600 dpi.
Surface max. de numérisation	215 mm (largeur) x 297 mm (hauteur).
Compatibilité	• Support Twain et WIA.
Fonctions	• Photocopieur
	• Numérisation sur fichier
	• Numérisation sur courriel
	• Numérisation sur application
	• Numérisation sur fax.

Caractéristiques de la télécopie

Caractéristiques de la télécopie

Envoi fax	• Fonctions de télécopie disponibles depuis le clavier du fax ou depuis un ordinateur. • Envoi de fax couleur ou N/B. • Compatible et avec le standard G3-ITU T30 E. • Vitesse de 33,6Kb/s avec auto fall back. • Méthode de codification pour fichier au format : MH, MR,MMR, JPG. • Mode de réception : Automatique, Manuel, Telephone/Fax, Respondeur/Fax.
Appel	• Automatique ou manuel.

Caractéristiques de la télécopie

Mode de transmission sans ordinateur

Afficheur LCD

Fonctions disponibles

Capacité mémoire du fax

Fonctions téléphoniques

Branchement ordinateur

Fonctions supplémentaires

• Depuis le scanner, manuellement ; avec le chargeur automatique de documents. Rapports d'activité et confirmation.
• Fax CCITT/ITU groupe 3 avec mode de correction des erreurs.
• Affichage de 6 caractères sur 2 lignes. Impression de rapports d'activité du fax.
• Impression de rapports en cas de coupure de courant. Supérieure à 150 pages (Lettre Standard). 15 pages couleur.
• Réception automatique, réception manuelle, téléphone/fax, répondeur/fax.
• Éventuel signal sonore en cas d'appel téléphonique en mode de réception Tél./Fax. Transmission depuis un ordinateur. Paramétrage depuis l'application Toolbox. Réduction du répertoire.
• Impression de rapports : transmissions TX et chute de tension.
• Impression des paramètres depuis l'application Toolbox ou depuis le clavier de l'imprimante en mode Autonome.
• Bouton d'extinction désactivé en présence de documents en mémoire. Répertoire de 100 noms avec fonction de recherche
• Fonction automatique d'impression en trichromie avec la cartouche noire lorsque le niveau d'encre de la cartouche noire est inférieur à 5 %.

Type de papier	Poids du papier	Capacité max. de chargement
Papier ordinaire A4	De 70 à 80 g/m2	100 feuilles
Papier ordinaire A4	De 80 à 90 g/m2	Plus de 50 feuilles
Papier couché A4	De100 à 170 g/m2	50 feuilles
Papier-calque A4 (avec bande blanche ou film protecteur)	170 g/m2	20 feuilles (alimentation manuelle recommendée)
Papier photographique A4	De 160 à 280 g/m2	20 feuilles
Papier glacé A4	De 160 à 180 g/m2	20 feuilles
Transferts à chaud A4	De 150 à 180 g/m2	5 feuilles
Étiquettes pour imprimantes à jet d'encre A4	De 80 à 110 g/m2	20 feuilles (alimentation manuelle recommendée)
Papier banderole A4	De 80 à 90 g/m2	20 banderoles, chargees manuelles
Cartes 10x15 cm	De 130 à 280 g/m2	20 cartes
Papier photographique 10x15 cm et 13x18 cm	De 170 à 280 g/m2	20 feuilles
Enveloppces	De 75 à 100 g/m2	10 enveloppces (alimentation manuelle recommendée)

Remarque : l'épaisseur minimale prévue pour le papier A4 est de 250g/m²

Formats et dimensions du papier accepté

Format	Dimension
A4	8,27 x 11,7 pouces (210 x 297 mm)
A5	5,85 x 8,27 pouces (148,5 x 210 mm)
US Letter	8,5 x 11 pouces (216 x 279 mm)
US Legal	8,5 x 14 pouces (216 x 356 mm)
US Executive	7,25 x 10,5 pouces (184 x 267 mm)
US Folio	8,5 x 13 pouces (215,9 x 330,2 mm)
US Statement	5,5 x 8,5 pouces (139,7 x 215,9 mm)
B5	7,2 x 10,1 pouces (182 x 256 mm)
Cartes 4x6"	4 x 6 pouces (102 x 152 mm)
Cartes 5x8"	5 x 8 pouces (127 x 203 mm)
A6	4,135 x 5,85 pouces (105 x 148,5 mm)
Cartes13 x 18	5,12 x 7,09 pouces(130 x 180 mm)
Cartes (index)	3 x 5 pouces (76,2 x 127 mm)
Cartes Hagaki	3,9 x 5,8 pouces (100 x 148 mm)
L	3,5 x 5 pouces (89 x 127 mm)
2L	5 x 7 pouces (127 x 177,8 mm)
US # 10	4,12 x 8,85 pouces (105 x 225 mm)
Enveloppe C5	6,38 x 9,0 pouces (162 x 229 mm)
Enveloppe DL	4,33 x 8,66 pouces (110 x 220 mm)
Enveloppe C6	4,46 x 6,37 pouces (114 x 162 mm)
B6	4,92 x 6,93 pouces (125 x 176 mm)
Enveloppe B5	6,93 x 9,84 pouces (176 x 250 mm)
Monarch	3,875 x 7,50 pouces (98,43 x 190 mm)
Enveloppe Chokei 3	4,72 x 9,25 pouces (120 x 235 mm)
Enveloppe Chokei 4	3,54 x 8,0 pouces (90 x 205 mm)
Enveloppe Chokei 40	3,54 x 8,8 pouces (90 x 225 mm)
Enveloppe Karugata 3	8,5 x 11 pouces (216 x 277 mm)
Enveloppe Karugata 4	7,75 x 10,5 pouces (197 x 267 mm)
Enveloppe Karugata 5	7,47 x 9,44 pouces (190 x 240 mm)
Papier banderole (A4)	8,27 x 223,8 pouces (210 x 5938 mm)

Remarque : tous les formats ci-dessus sont automatiquement reconnus par l'imprimante ; il est possible d'utiliser des feuilles de dimensions particulières en saisissant ces dernières dans la fenêtre appropriée du pilote de l'imprimante ou du photocopieur (format d'impression personnalisé).
